| 最小注文数量 : | 交渉 | 価格 : | Please contact us to get the latest price. |
|---|---|---|---|
| パッケージの詳細 : | カートンの720Tray | 受渡し時間 : | 10日 |
| 支払条件 : | T/T、D/P、D/A、L/C、ウェスタン・ユニオン、MoneyGram | 供給の能力 : | 100K PC/日 |
| 起源の場所: | 中国のトンコワン | ブランド名: | DGKYD |
|---|---|---|---|
| 証明: | RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 | モデル番号: | DGKYD211Q380AA1A7S009 |
|
詳細情報 |
|||
| 製品タイプ: | RJ45 | カプセル封入方法: | 表面台紙装置 |
|---|---|---|---|
| PCBの台紙様式: | SMT | 形状: | 直角形 |
| シールド: | そうだ | プラスチック収容材料: | 黒いLCP |
| ピン数: | 10 | 中心の数: | 8 |
| 尺寸 (mm): | 15.88 * 21.6 * 13.1 | 接触ピンの金張り: | 6U |
| 動作温度: | - 40 ℃ | 85 ℃ | 貯蔵温度: | - 40 ℃ | 85 ℃ |
| ハイライト: | SMD 6U RJ45のネットワーク・インターフェイス,8中心の長方形Rj45の単一の港,TAB-UP Rj45の単一の港 |
||
製品の説明
当社の強み:
インターフェースタイプ：クリスタルヘッド 用途：10 / 100 / 1000BASE-T イーサネット
タイプ：RJ45 内蔵マグネティクス
動作周波数：高周波 特性：フィルタリング、干渉防止
動作温度：0℃～70℃
保管温度：-40℃～85℃
鉛フリーはんだ付け：ウェーブはんだ付け 高さ最大265℃
RJ45フルシリーズの集積回路アクセサリ、RJ45ネットワークコネクタメーカー直販
1. ビジネスモード：メーカー
2. 納期：納期厳守、約2週間。
3. 選択可能な仕様：LEDインジケータライト（緑、黄、赤、オレンジ、青、バイカラーLED）
EMIフィンガーの有無
磁気コアのコイル比
マグネティクス回路の多様性オプション
コンタクト金メッキ（FU、3U、6U、15u、30U、50U）
プラスチックハウジング材料（PBT、PA46、PA9T、LCP）
4. 製品の電気的特性は業界標準に適合し、外観と機械的特性は外観寸法、機械製造業界標準、および環境保護基準に適合します。お客様の満足が当社のサービスの目的です！
性能パラメータ:
1. イーサネットに適用、コイル比：1CT：1CT
2. IEEE 802.3 & ANSI X 3.263規格に適合
3. 開回路インダクタンス（OCL）：350uH（MIN）@ 100kHz、0.1VRMS、8Ma DCバイアス
4. EU ROHS規格の要件を満たす265℃ Maxのウェーブはんだ付けプロセス
5. 耐電圧：2250VDC 1mA max、60s
6. インピーダンス：100オーム
7. RJ45インターフェースはFCC 68.5規格に適合
8. DC抵抗：1.5Ω
パラメータ
| 型番 | DGKYD211Q380AA1A7S009 | ブランド | DGKYD/OEM/ODM |
| 原産地 | 中国広東省 | 認証 | RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| 製品タイプ | コネクタ-モジュラー | コネクタスタイル | ジャック |
| ジャックタイプ | RJ45 | コネクタタイプ | モジュラージャック |
| ラッチスタイル | 標準 | ラッチ | TAB-UP |
| フィルタ | フィルタ付き | LEDオプション | LED付き |
| LED色 | L-イエロー/R-グリーン | パネルストップ | パネルストップ付き |
| シールド | はい | 適用 | プリント基板 |
| 性能速度 | 10/100/1000 BASE-T/TX | 溶接タイプに適しています | リフローはんだ付け（代替） |
| ポート構成 | シングルポート | 位置数 | 10 |
| ジャック構成 | 1X1 | ポートあたりの端子 | 8 |
| シールド材 | ニッケルめっきされた銅合金 | PCB取り付け方向 | サイドエントリ（ライトアングル） |
| コンタクト嵌合エリアめっき材料 | 金6u/15u/30u/50u | コンタクトベース材料 | りん青銅 |
| はんだテールコンタクトめっき材料 | ニッケル上のスズ鉛 | PCB取り付けスタイル | スルーホール |
| PCボードへの終端方法 | スルーホール-プレスフィット | ボードロック | ボードロックの有無 |
| ハウジング材料 | LCPポリエステル | ハウジングの色 | 黒 |
| ハウジング材料 温度 | 標準 | UL難燃性定格 | UL 94V-0 |
図面

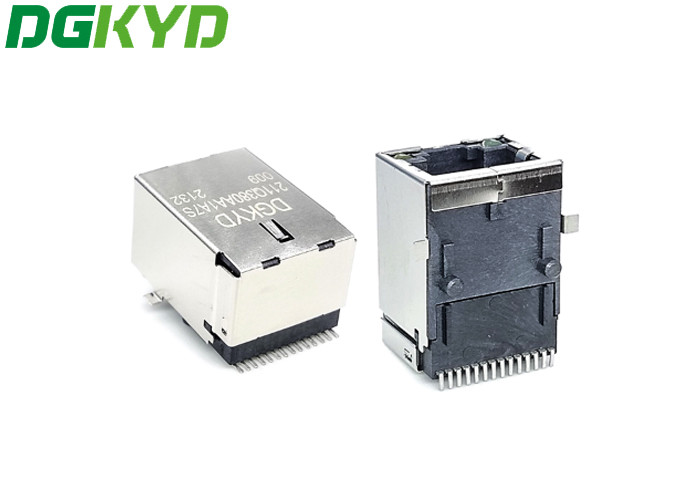

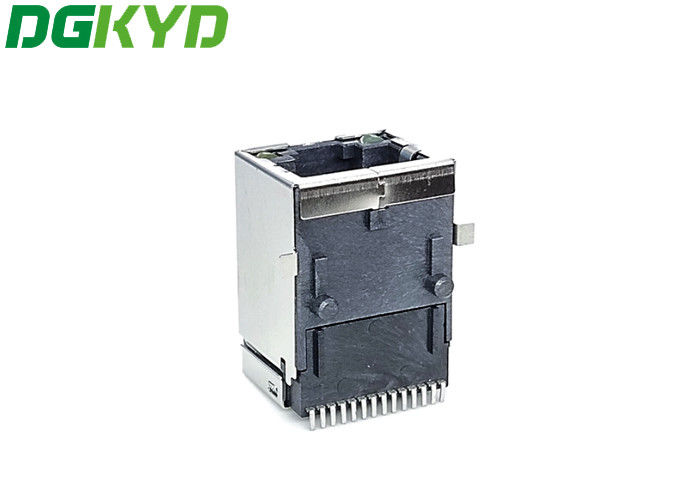

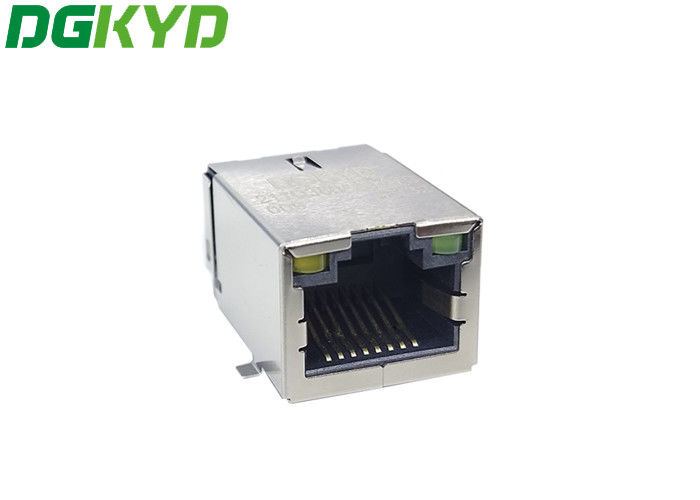

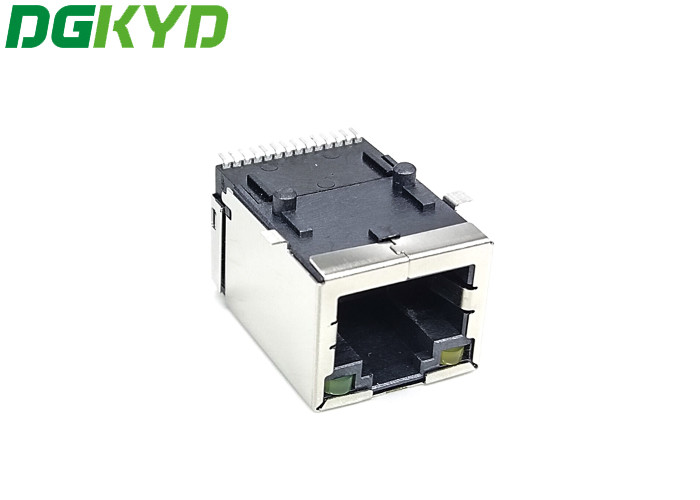

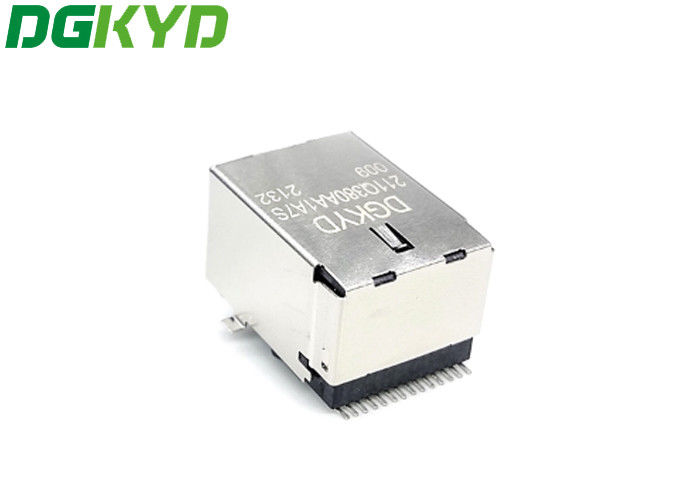

写真
