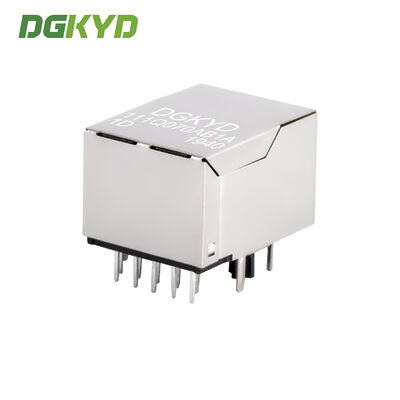

DIPマウントタブダウンRJ45ネットワークコネクタ、2.5G統合トランスフォーマーシングルポートRJ45イーサネットジャック

最小注文数量 : 1個 価格 : 交渉可能
パッケージの詳細 : 1080pcs/carton 受渡し時間 : 7-14DAYS
支払条件 : L/C、D/A、D/P、T/T、ウェスタンユニオン、 供給の能力 : 日あたり6万個
起源の場所: 中国の東guan ブランド名: DGKYD
証明: RoHS/CE/FCC/CE/ISO9001/ISO14001 モデル番号: DGKYD111Q070AB1A1D
書類: DGKYD111Q070AB1A1D.pdf

詳細情報

製品名: RJ45 イーサネット ジャック コネクタの種類: RJ45
ポートの数: 単一ポート クランプ方向: タブ
一体型変圧器: 2.5g PCBマウントスタイル: 浸漬
LEDの色: カスタマイズされた ハウジング材質: PBTポリエステル
フィルター: フィルター付き 納期: -40℃~+85℃
保管温度: -40℃~+85℃
ハイライト:

2.5G 統合変圧器 RJ45 ネットワーク コネクタ

,

TAB-DOWN RJ45 イーサネット ジャック

,

DIP マウント RJ45 ネットワーク コネクタ

製品の説明

製品概要

DGKYD111Q070AB1A1Dは、TAB-DOWNラッチと統合マグネティクスを備えたDIPマウントシングルポートRJ45ネットワークコネクタです。プリント基板上での信頼性の高いイーサネット接続のために設計されており、シールドされたモジュラージャックと、ビルトインフィルタリング、LED表示、および要求の厳しい産業およびネットワーキングアプリケーションに適した堅牢なスルーホール実装インターフェイスを組み合わせています。

部品番号: DGKYD111Q070AB1A1D

製品データシートをダウンロード (PDF)
技術パラメータ
部品番号 DGKYD111Q070AB1A1D ブランド DGKYD / OEM / ODM
製品タイプ コネクタ-モジュラー コネクタスタイル ジャック
ジャックタイプ RJ45 コネクタタイプ モジュラージャック
ラッチスタイル 標準 ラッチ TAB-DOWN
フィルタ フィルタ付き LEDオプション LED付き
LEDカラー 黄緑 パネルストップ パネルストップ付き
シールド メタルシールド付き 適用対象 プリント基板
ポート構成 シングルポート ポジション数 10
ジャック構成 1X1 ポートあたりの端子数 8
シールド材質 ニッケルメッキ銅合金 PCB実装向き サイドエントリー(直角)
コンタクト mating area めっき 金 6u コンタクトベース材質 リン青銅
はんだテールコンタクトめっき材質 ニッケル上の錫鉛 PCB実装スタイル スルーホール
PCボードへの終端方法 スルーホール-プレスフィット ボードロック ボードロック付き/なし
ハウジング材質 PBT ポリエステル ハウジングカラー ブラック
ハウジング材質温度 標準 UL難燃性等級 UL 94V-0

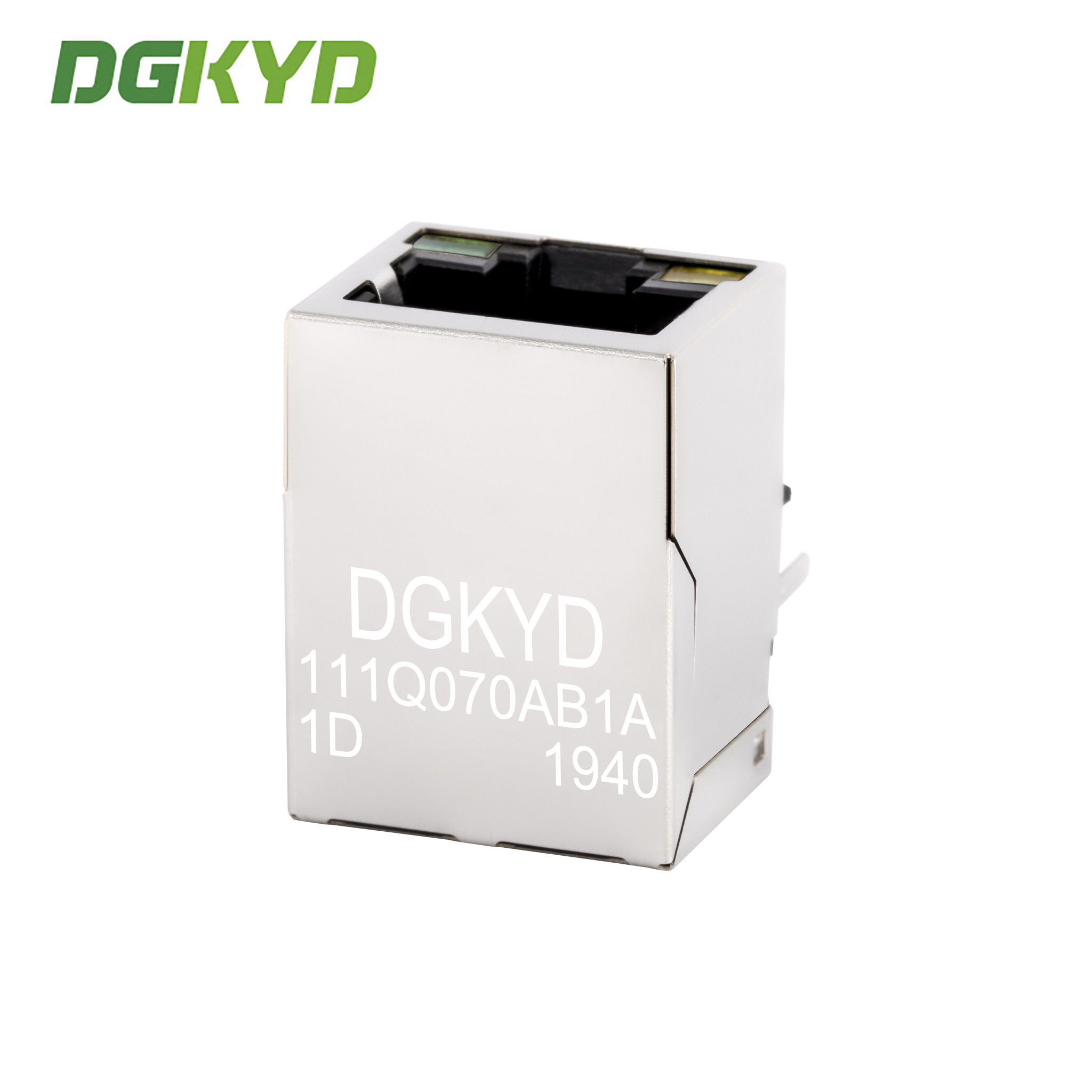

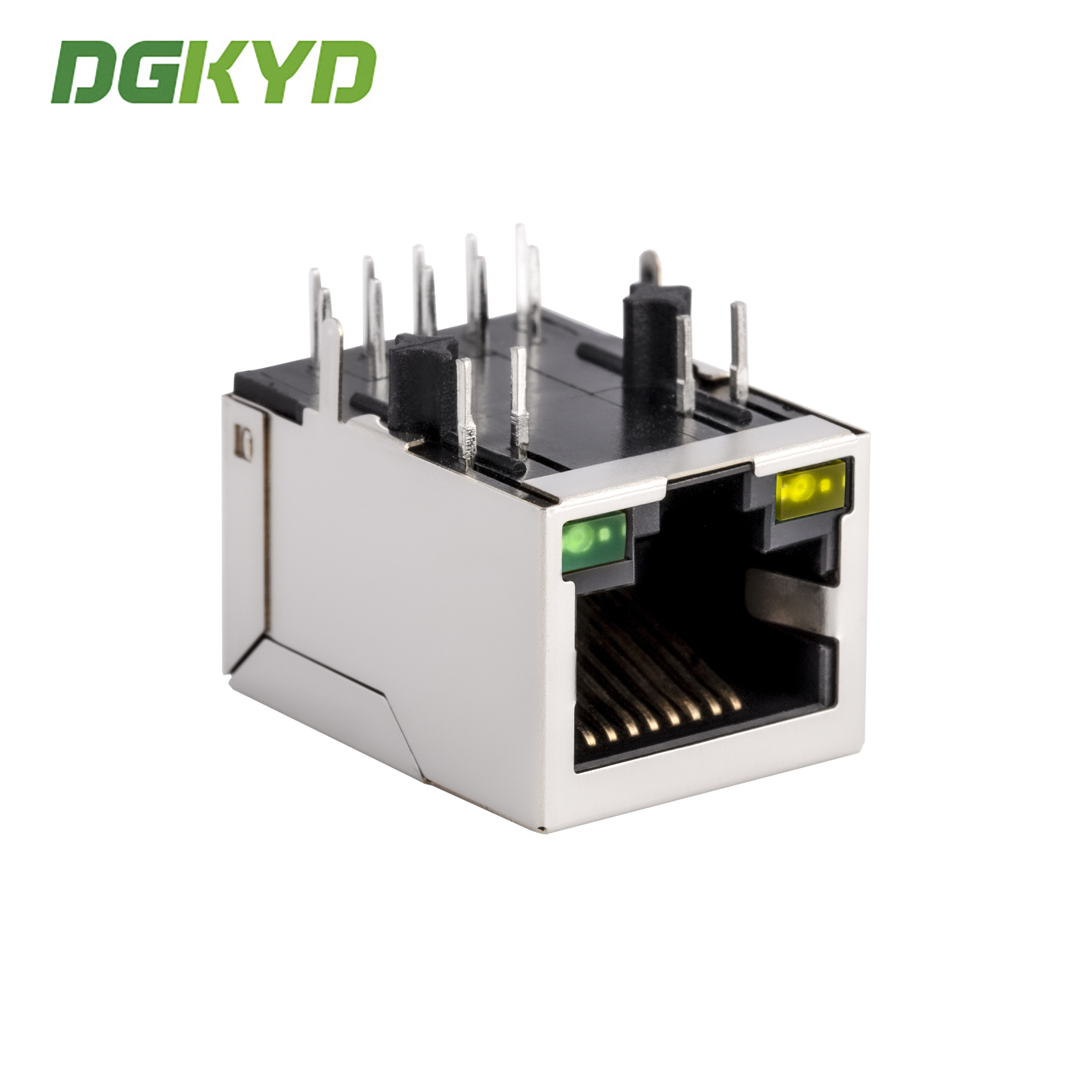

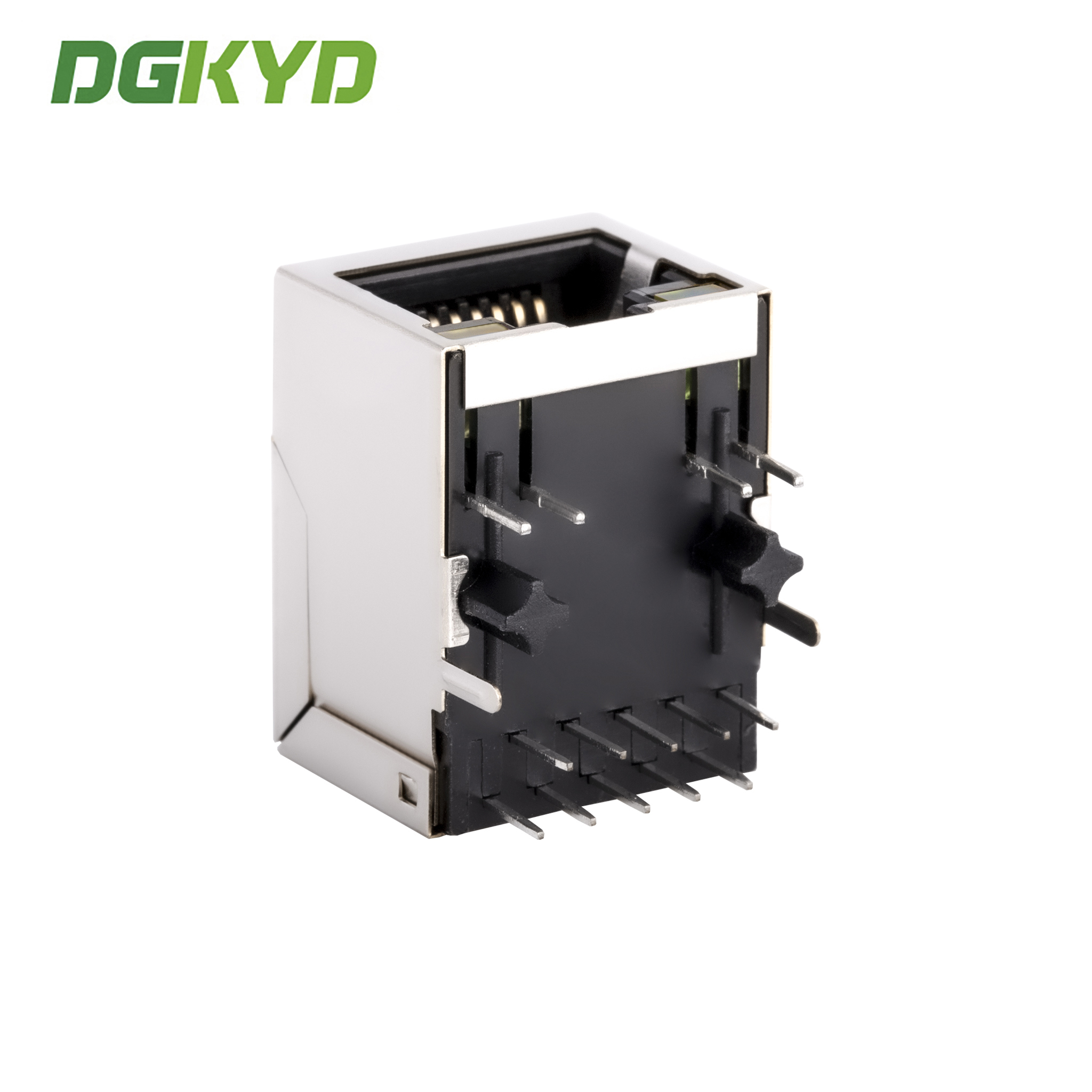

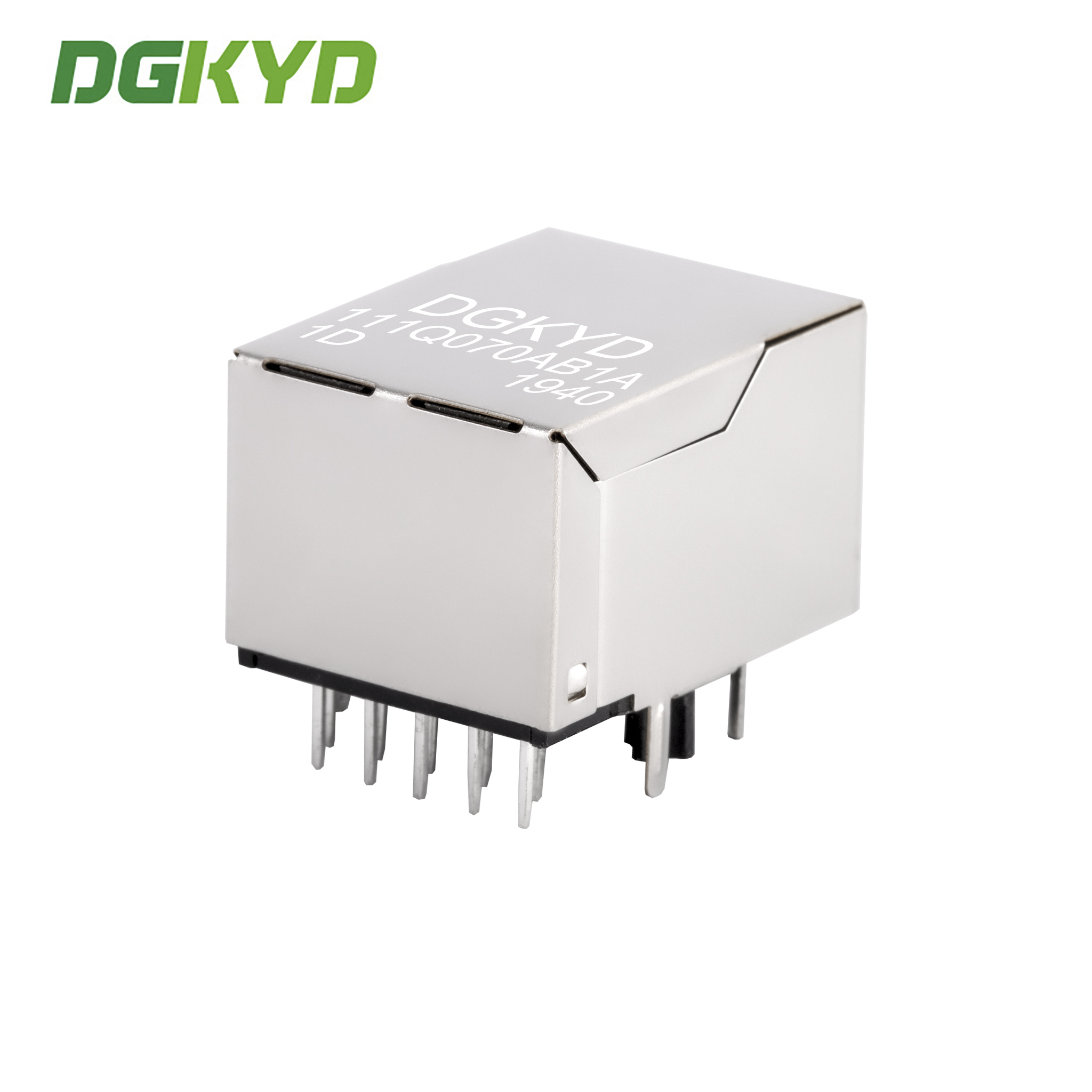

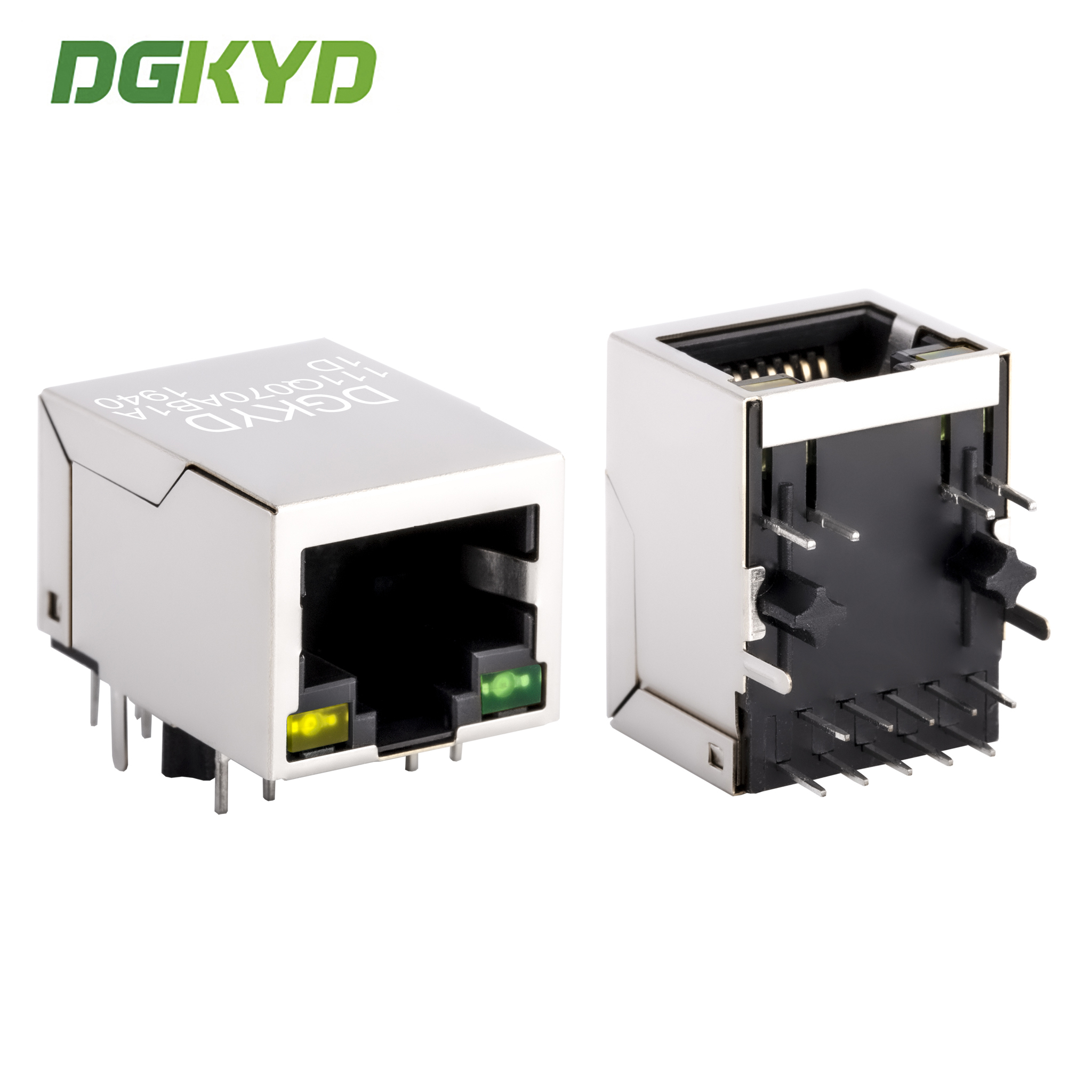

製品画像
技術仕様
  • インターフェースタイプ: 10/100/1000BASE-Tイーサネット用RJ45コネクタ
  • タイプ: 内蔵マグネティクス付きRJ45
  • 動作周波数: フィルタリングと干渉防止特性を備えた高周波
  • 動作温度: -40℃~85℃
  • 保管温度: -40℃~85℃
  • 鉛フリーはんだ付け: ウェーブはんだ付け高さ最大265℃
製造能力

メーカーから直接入手可能な、統合回路RJ45アクセサリの全シリーズ。

  • ビジネスモード: メーカー
  • 納期: 標準注文で約2週間
  • カスタマイズオプション:
    • LEDインジケータライト(緑、黄、赤、オレンジ、青、バイカラーLED)
    • EMIフィン付きまたはなしのシールド
    • マグネティックコアのコイル比率
    • マグネティクス回路の多様化オプション
    • コンタクト金めっき(FU、3U、6U、15U、30U、50U)
    • プラスチックハウジング材質(PBT、PA46、PA9T、LCP)

当社の製品は、電気的特性、機械的寸法、および環境コンプライアンスに関する業界標準を満たしています。お客様の満足が当社の最優先サービス目標です。

よくある質問

Q: あなたは商社ですか、それともメーカーですか?

A: 私たちはメーカーです。工場見学を歓迎します。

Q: リードタイムはどうですか?

A: 在庫品については、支払い後5~7営業日以内に配送します。カスタマイズ品および在庫切れ品については、注文数量に基づいて納期を確認します。

Q: サンプルを提供してもらえますか?無料ですか?

A: はい。通常、標準製品の2~3個のサンプルをテスト目的で無料で提供しています。

Q: 自分のロゴを付けることはできますか?

A: はい。11年のOEM経験を持つメーカーとして、お客様の仕様に合わせて製品をカスタマイズする能力を十分に備えています。
