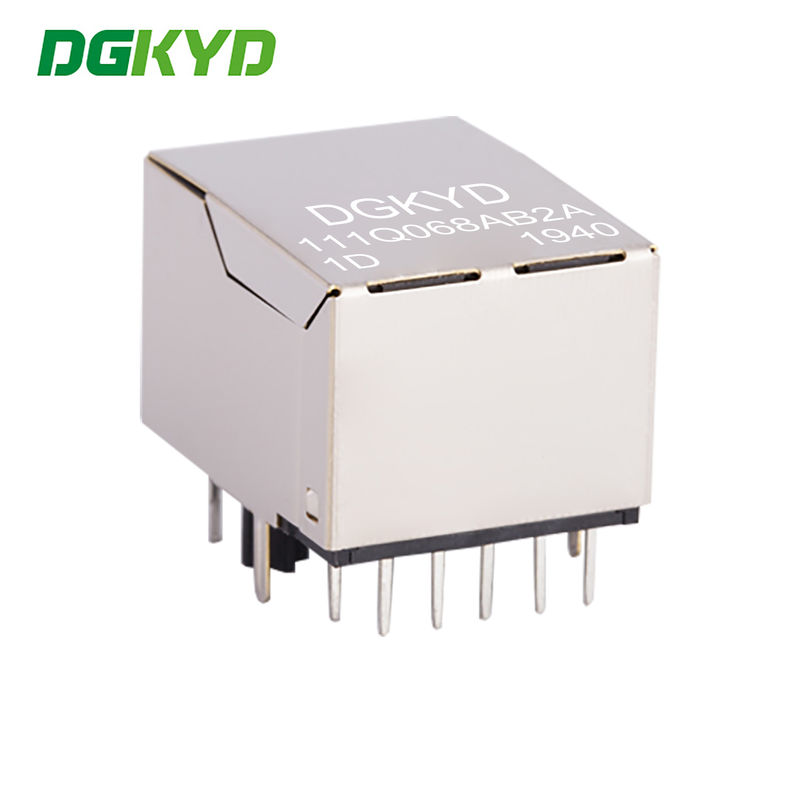

RJ45 single ports Gigabit RJ45 network interface with LED light and PIN pin flush 4.06 DGKYD111Q068AB2A1D

RJ45 単端口 LEDライトとPINピンフラッシュ 4.06 DGKYD111Q068AB2A1DのGigabit RJ45ネットワークインターフェース

接触

RJ45 単端口 LEDライトとPINピンフラッシュ 4.06 DGKYD111Q068AB2A1DのGigabit RJ45ネットワークインターフェース

Minimum Order Quantity :	1 piece	価格 :	Please contact us to get the latest price.
Packaging Details :	Tray in Carton	Delivery Time :	10 days
Payment Terms :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Supply Ability :	100K pcs/day

Place of Origin:	DongGuan of China	ブランド名:	DGKYD
証明:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Model Number:	DGKYD111Q068AB2A1D

詳細情報
Component Type:	PCB Jack	Magnetic:	Yes
Performance Category:	5,5e	Product Name:	Magnetic Jack, Modular Jack 8/8, RJ45
PCB Mount Style:	DIP	Shield:	phosphor copper nickel plating
Plastic housing material:	Black PBT	Number of pins:	10
Operating temperature:	- 40 ℃ ~ 85 ℃	Gold plating on contact pins:	6U
Encapsulation method:	Single In-line Package

製品の説明

RJ45 単端口 LEDライトとPINピンフラッシュ 4.06 DGKYD111Q068AB2A1DのGigabit RJ45ネットワークインターフェース

製品仕様書

DGKYD111Q068AB2A1D.pdf

部分番号	DGKYD111Q068AB2A1D	ブランド	DGKYD/OEM/ODM
製品タイプ	コネクタ・モジュラー	コネクタスタイル	ジャック
ジャックタイプ	RJ45	コネクタタイプ	モジュール式ジャック
ロッチスタイル	スタンダード	ロック	タブダウン
フィルター	フィルターで	LED オプション	LEDで
LED カラー	緑/黄色	パネル停止	パネルストップ
シールド	金属シールド付き	適用される	プリントアウト回路板
ポート設定	1X1 ポート	ポジション数	10
ジャック配置	1X1	ポート別ターミナル	8
シールド素材	銅合金,ニッケルでプリプレート	PCBの設置方向	横からの入口 (右角)
コンタクトペアリングエリアの塗装	金 6u	接触基材	リンゴ銅
溶接尾の接触塗装材料	鉛とニッケル	PCB 装着スタイル	穴を抜ける
PCボードへの終了方法	穴を押す方法	ボードロック	ボードロックと/無
住宅用材料	PBTポリエステル	住宅の色	ブラック
住宅材料の温度	スタンダード	UL 炎症性評価	UL 94V-0

材料:

箱: PBT,UL94V-0,ブラック

ターミナルブラケット PBT UL94V-0 ブラック

シールド:C2680,T=0.20MM,すべてのエリアにニッケル塗装.

ターミナル:POSPHOR BRONZE C5210,T=0.35MM

6U"のゴールドプレート

メカニカル:

耐久性: 750 サイクル MIN.

交配力23N MAX について

動作温度: -40°C~+85°C

保存温度: -40°C~+85°C

"*"の付いたすべての重要な次元

電気:

1.回転比:2~3:J1~J2=1CT:1CT ((±2%).

4~7:J3~J6=1CT:1CT ((±2%).

5~6:J4~J5=1CT:1CT ((±2%).

8~9:J7~J8=1CT:1CT ((±2%).

2.OCL:350uH Min. 100KHz 100mV 8mA DC で

3挿入損失: -1.0 dB 最大 1~100MHz

4返信損失: -18dB ミニ 1~30MHz

-14dB ミニ 30~60MHz

-12dB ミニ 60~80MHz

-10dB ミニ 80~100MHz

5交差通話: -40dB ミニ 1~30MHz

-35dB ミニ 30~60MHz

-30dB ミニ 60~100MHz;

6.CMR: -30dB Min 1~100MHz;

7.ハイポット: 2250V DC 6S 1mA PRI TO SEC

エーテルネット上の電源あるいはPoE定義する標準あるいはアド・ホック通過するシステム電力関連データと扭曲ペアイーサネットこれは,単一のケーブルがデータ接続と電力を両方のデバイスに提供することを可能にします無線アクセスポイント,IPカメラそしてVoIP 電話.

イーサネットケーブルを介して電力を送信するためのいくつかの一般的な技術があります. そのうちの2つはEthernetによって標準化されています.IEEE 802 について32003年以来,これらの基準は選択肢Aそして選択肢B10BASE-T と 100BASE-TX の場合,シグナルペア典型的なカテゴリ5ケーブルで使用されます.選択肢Bデータと電源電源を分離し,トラブルシューティングを容易にする.また,典型的なCat 5ケーブル内の4つの扭曲ペアを完全に利用する.正電圧はピン4と5に沿って走ります.ピン7とピン8に沿ったマイナス.
