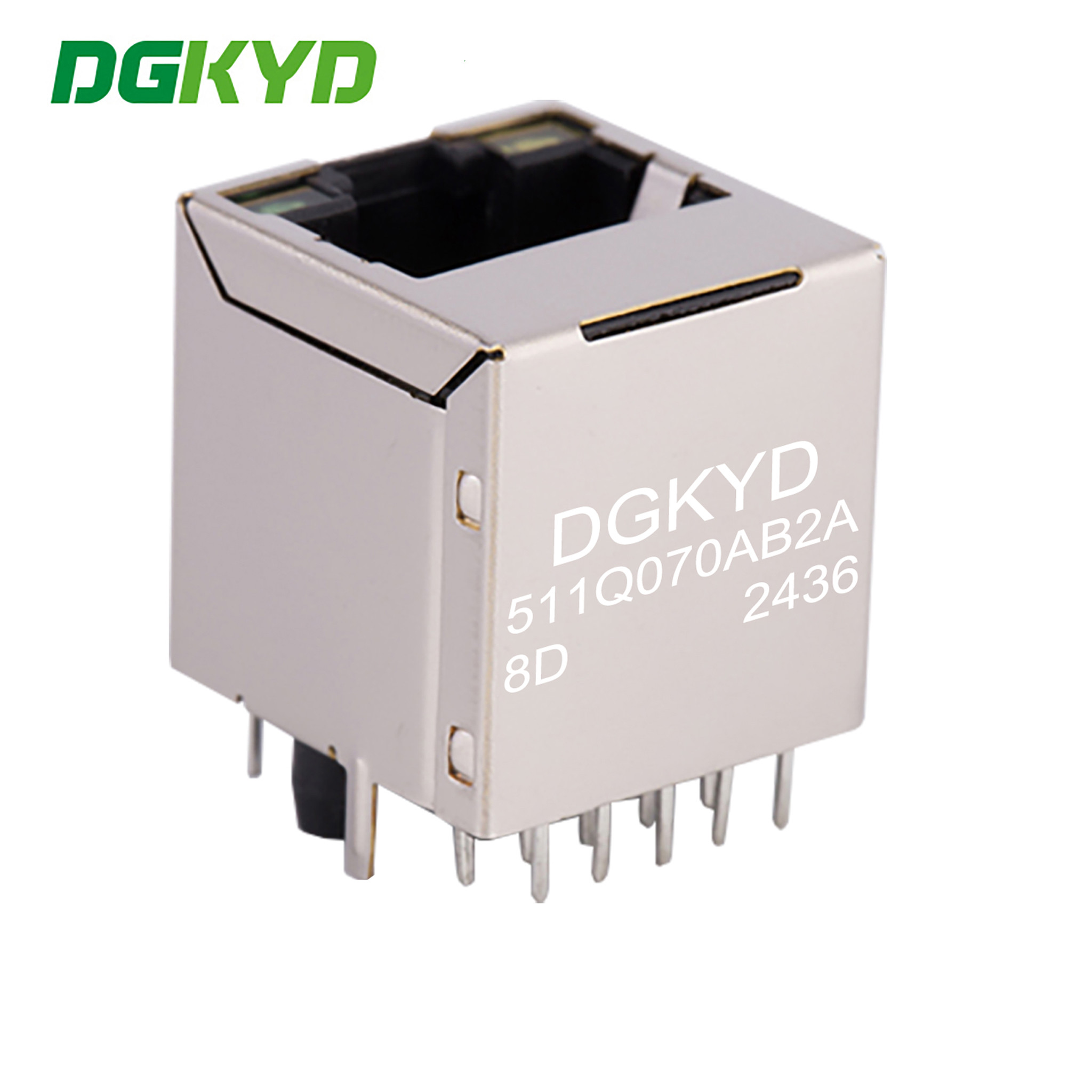

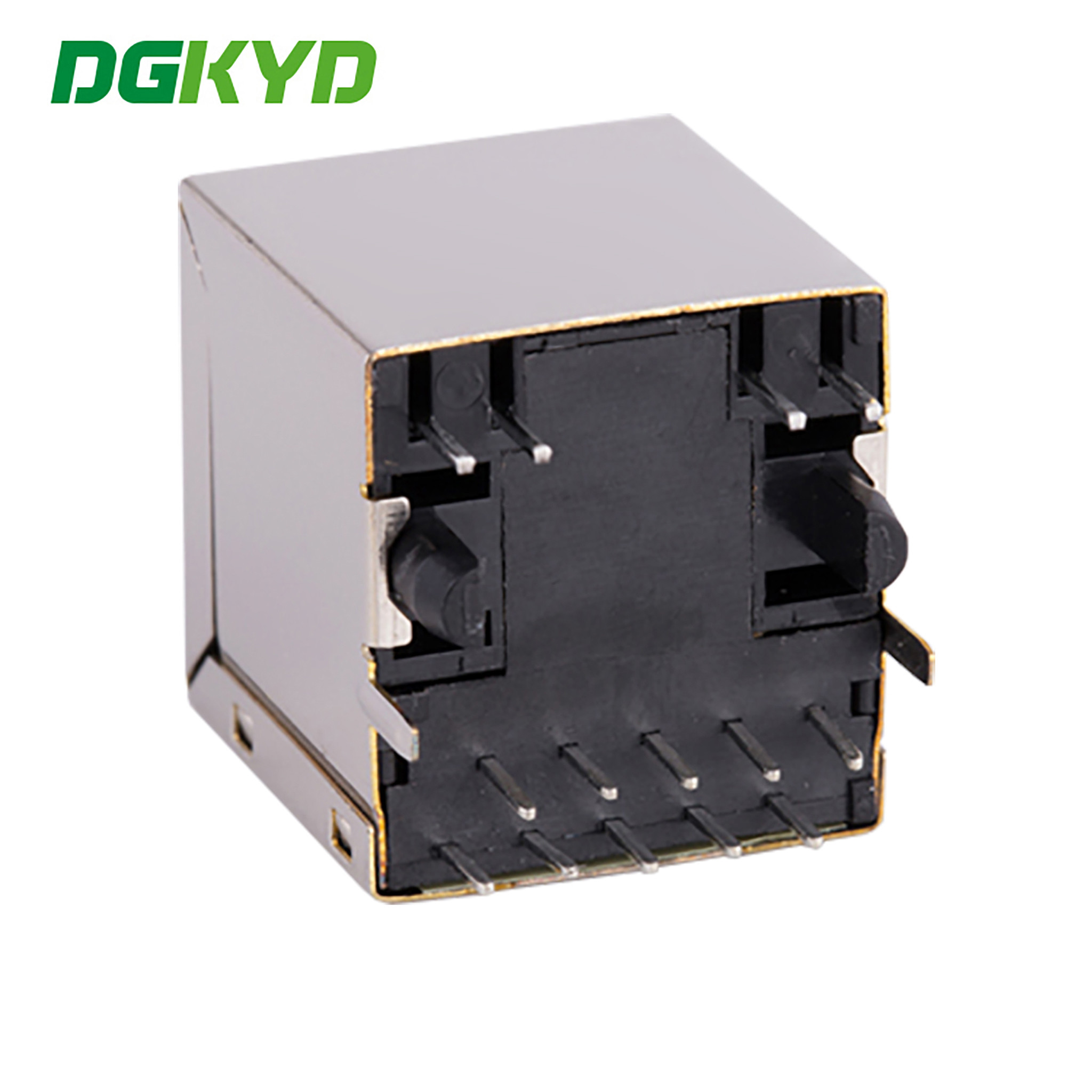

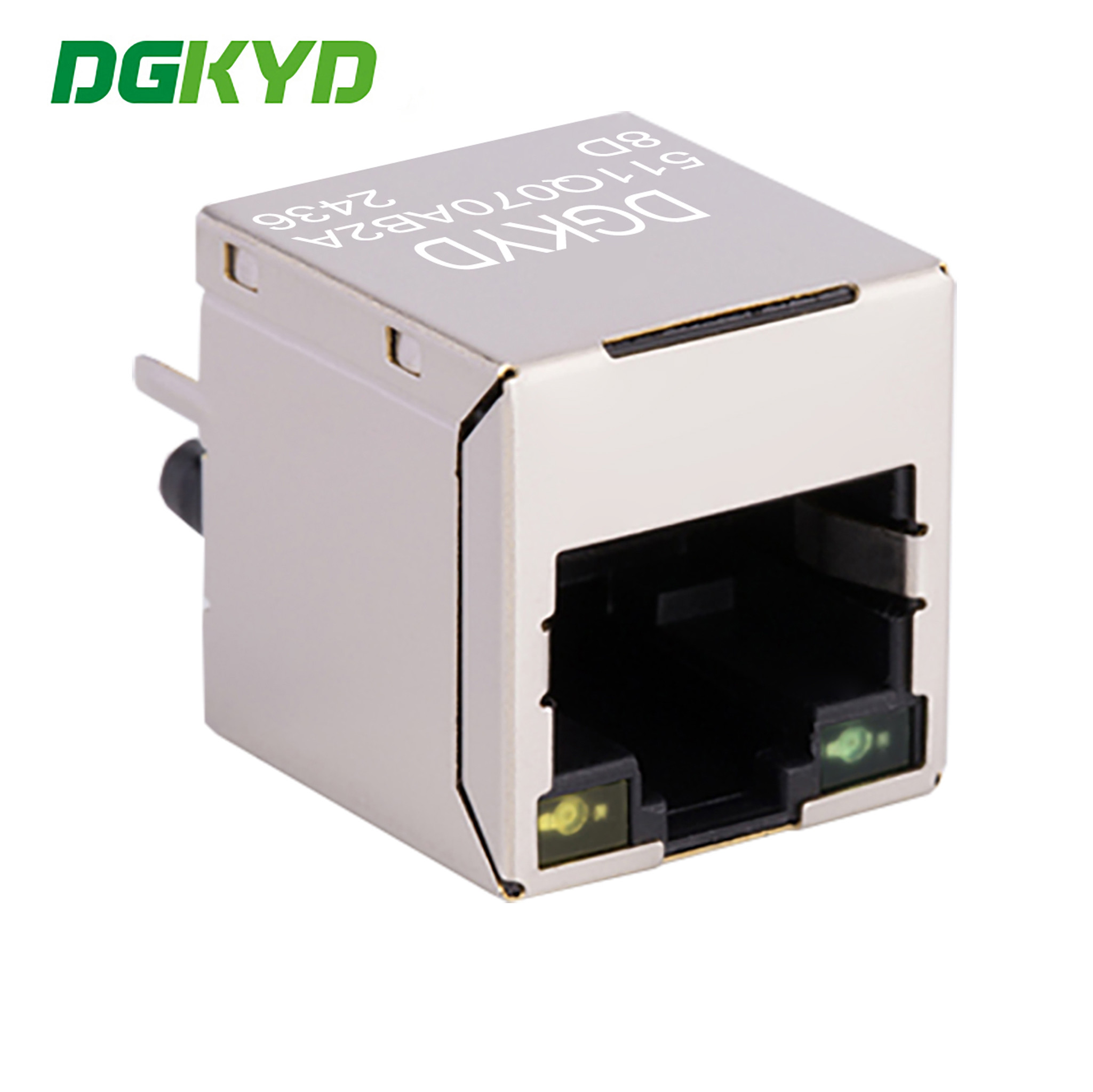

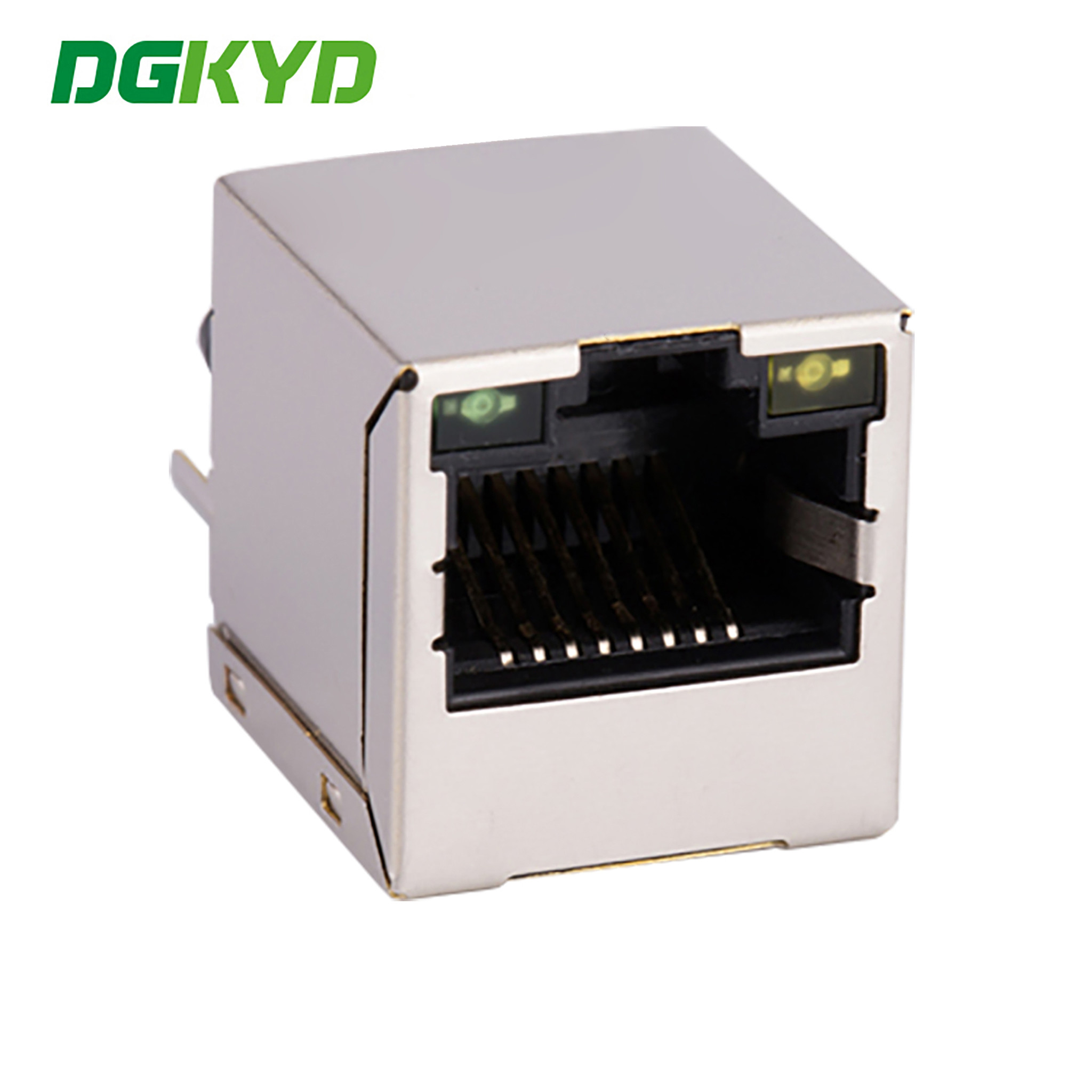

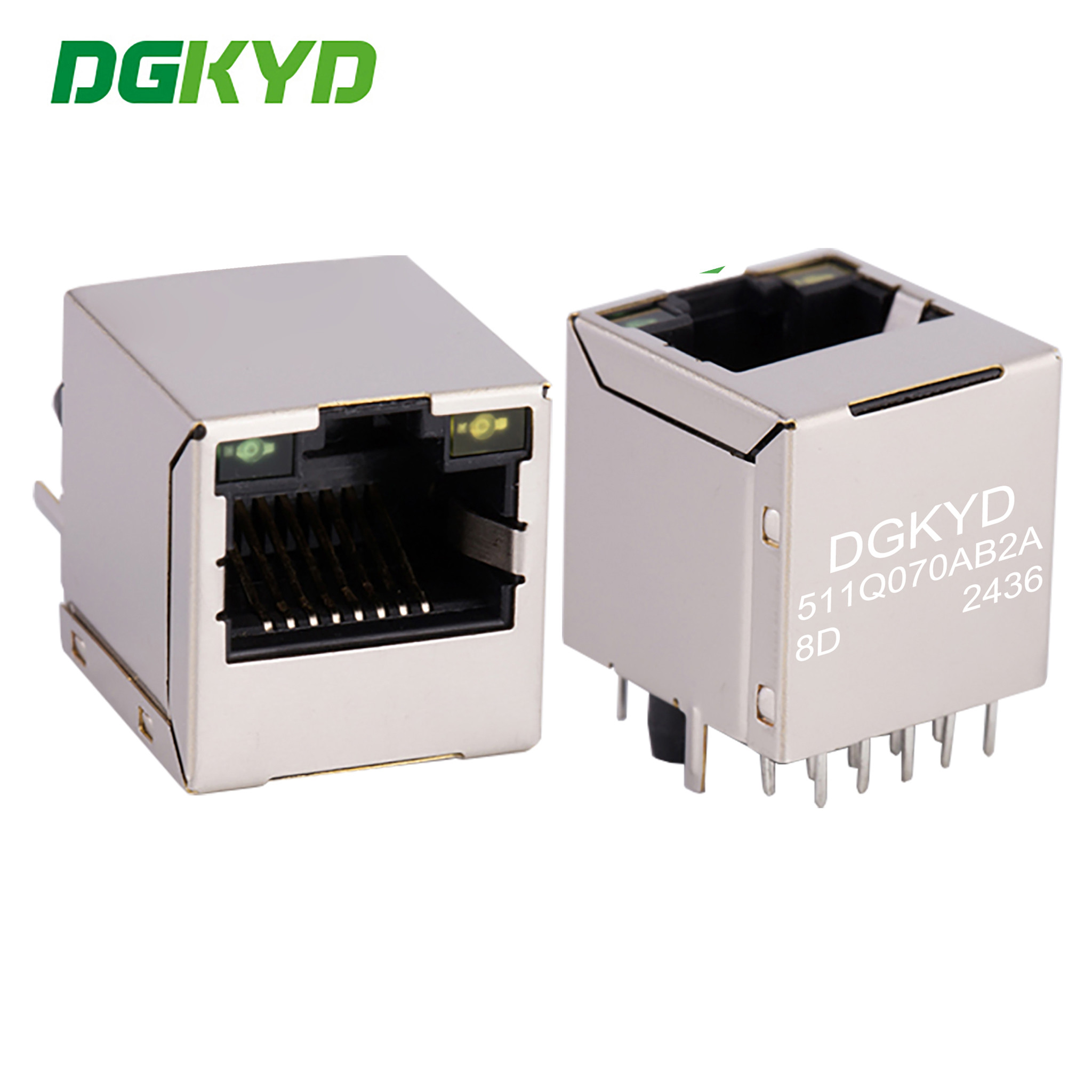

トランスフォーマー付きRJ45ネットワークコネクタ 180度ギガビット通信インターフェイス DGKYD511Q070AB2A8D

Minimum Order Quantity :	1 piece	価格 :	Please contact us to get the latest price.
Packaging Details :	Tray in Carton	Delivery Time :	10 days
支払条件 :	T/T、D/P、D/A、L/C、ウェスタンユニオン、	Supply Ability :	100K pcs/day

Place of Origin:	DongGuan of China	ブランド名:	DGKYD
証明:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Model Number:	DGKYD511Q070AB2A8D

詳細情報
応用:	光ファイバー、IPカメラ、DVR、DSL、モデム、WiFiなど	特徴:	シールドされたRJ45ネットワークポート
OEM/ODM:	はい	タイプ:	マルチピンrj45マグジャック
性別:	RJ45レセプタクル	製品名:	RJ45モジュラージャック
納期:	-40℃～+85℃	保管温度:	-40℃～+85℃
トランス:	変圧器を使って	LED オプション:	緑/黄色
ハイライト:	トランスフォーマー付きRJ45ネットワークコネクタ , 180度ギガビット通信インターフェース , DGKYD511Q070AB2A8D

製品の説明

RJ45コネクタネットワークトランス 180度ギガビット通信インターフェース DGKYD511Q070AB2A8D

製品仕様書

DGKYD511Q070AB2A8D.pdf

部品番号	DGKYD511Q070AB2A8D	ブランド	DGKYD/OEM/ODM
原産地	中国広東省	認証	RoHS/CE/FCC/CE/ISO9001/ISO14001
製品タイプ	コネクタ-モジュラー	コネクタスタイル	ジャック
ジャックタイプ	RJ45	コネクタタイプ	モジュラージャック
ラッチスタイル	標準	ラッチ	タブアップ
フィルター	フィルター付き	LEDオプション	LED付き
LEDカラー	緑/黄	パネルストップ	パネルストップ付き
シールド	はい	適用対象	プリント基板
パフォーマンス速度	10/100/1000/BASE-T/TX	溶接タイプに適しています	リフローはんだ付け（代替）。
ポート構成	シングルポート	ポジション数	10
ジャック構成	1X1	ポートあたりの端子数	8
シールド材	ニッケルメッキ銅合金	PCB実装方向	サイドエントリー（直角）
コンタクト mating エリアめっき材質	金 6u/15u/30u/50u	コンタクトベース材質	リン青銅
ソルダテールコンタクトめっき材質	ニッケル上の錫鉛	PCB実装スタイル	スルーホール
PCボードへの終端方法	スルーホール-プレスフィット	ボードロック	ボードロック付き/なし
ハウジング材質	PBTポリエステル	ハウジングカラー	黒
ハウジング材質温度	標準	UL難燃性等級	UL 94V-0

インターフェースタイプ：クリスタルヘッドアプリケーション：10/100/1000BASE-Tイーサネット

タイプ：RJ45内蔵マグネティクス

動作周波数：高周波特性：フィルタリング、干渉防止

動作温度： 40 ℃ - 85 ℃

保管温度：- 40 ℃ - 85 ℃

鉛フリーはんだ付け：ウェーブはんだ付け高さ最大265 ℃

RJ45フルシリーズ統合回路アクセサリ、RJ45ネットワークコネクタメーカー直販

1. ビジネスモデル：メーカー

2. 納期：期日通り納品、約2週間。

3. 選択可能な仕様：LEDインジケータライト（緑、黄、赤、オレンジ、青、バイカラーLED）>

EMIフィンガー付きまたはなしのシールド

磁気コアのコイル比

マグネティクス回路の多様化オプション

コンタクト金めっき（FU、3U、6U、15u、30U、50U）

プラスチックハウジング材質（PBT、PA46、PA9T、LCP）

4. 製品の電気的特性は業界標準を満たし、外観および機械的特性は外観寸法、機械製造業界標準、および環境保護基準を満たしています。お客様の満足が私たちのサービスの目的です！

パフォーマンスパラメータ：

1. イーサネットに適用、コイル比：1CT：1CT

2. IEEE 802.3 および ANSI X 3.263規格に準拠

3. 開回路インダクタンス（OCL）：350uH（最小） @ 100kHz、0.1VRMS、8Ma DC バイアス4. EU ROHS規格の要件を満たす265 ℃最大ウェーブはんだ付けプロセス

5. 耐電圧：2250

VDC 1mA最大、60秒 6.

インピーダンス：100オーム7. RJ45インターフェースはFCC

68.5規格に準拠 8. DC抵抗：1.5 Ω
