DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター

Minimum Order Quantity : 1 piece 価格 : Please contact us to get the latest price.
Packaging Details : Tray in Carton Delivery Time : 10 days
Payment Terms : T/T, D/P, D/A, L/C, Western Union, MoneyGram Supply Ability : 100K pcs/day
Place of Origin: DongGuan of China ブランド名: DGKYD
証明: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Model Number: DGKYD211B073FD2A4DP

詳細情報

製品名: 変圧器とのRJ45 プラスチック中心: ガラス繊維の注入口PBTの黒(UL94V-0)、ROHS
タイプ: RJ45メスのジャック No.Port: RJ45単一の港
盾RJ45: そうだ 住宅: フェノール、PBTの黒(UL94V-0)
操作温度: -40°C~+85°C 保存温度: -40°C~+85°C
導かれた: 緑/黄色
ハイライト:

DGKYD211B073FD2A4DP

,

DGKYD211B073FD2A4DP RJ45コネクタ

,

TAB-UP イーサネットフィルター RJ45 コネクタ

製品の説明

RJ45コネクタ POEインターフェイス TAB-UP イーサネットフィルター DGKYD211B073FD2A4DP

製品仕様書
DGKYD211B073FD2A4DP.pdf
パラメータ

部分番号 DGKYD211B073FD2A4DP ブランド DGKYD/OEM/ODM
産地 中国 広東 認証 RoHS/CE/FCC/CE/ISO9001/ISO14001
製品タイプ コネクタ・モジュラー コネクタ スタイル ジャック
ジャックタイプ RJ45 コネクタタイプ モジュール式ジャック
ロッチスタイル スタンダード ロック TAB-UP
フィルター フィルターで LED オプション LEDで
LED カラー はい L-緑/R-黄色 パネル停止 パネルストップ
シールド そうだ 適用される 印刷回路板
性能速度 100/1000 BASE-T/TX 溶接型に適している リフローソールド (代替)
ポート設定 単一の港 ポジション数 10
ジャック配置 1X1 ポート別ターミナル 8
シールド素材 銅合金,ニッケルでプリプレート PCBの設置方向 横からの入口 (右角)
コンタクトペアリングエリアの塗装材料 金 6u/15u/30u/50u 接触基材 リンゴ 銅
溶接尾の接触塗装材料 鉛とニッケル PCB 装着 スタイル 穴を抜ける
PCボードへの終了方法 穴 を 押す 方法 ボードロック ボードロックと/無
住宅用材料 PBTポリエステル 住宅の色 ブラック
住宅材料の温度 スタンダード UL 炎症性評価 UL 94V-0


材料の仕様:

  • プラスチックコア:ガラスファイバーフィラー PBT 黒 ((UL94V-0)
  • 接触:金ピン0.35mm厚のフォス 青銅塗装 ニッケル 6u 黄金
  • PCBターミナル:リンゴ,ニッケル上に尾のチンの
  • 収納物:フェノール,PBTブラック (UL94V-0)
  • 金属殻:銅合金,スチール,ニッケル

    応用:
    RJ45コネクタが組み込まれています:
    10/10/1000Mネットカード,PCMCIAネットカード,USBハブ,ネットワークスイッチ,ルーター,光ファイバートランシーバー,光学
    トランシーバー IP電話インターネットセットトップボックス インターネットカメラ ネットブリッジ パソコン モデム
    HomePNA,DSL/ADSL など

    25°Cの電気仕様
    挿入損失:1-100MHZ -1.0dB最大
    ターン損失:1-30MHZ -16.0dBmin
    30-60MHZ -14.0dBmin
    60〜80MHZ−10.0dBmin
    クロストーク 1-30MHZ -40.0dBmin
    30-60MHZ -35.0dBmin
    60~80MHZ -30.0dBmin
    .CMR:1-100MHZ -35dBmin
    .ハイポット:1500v AC 6S 1mA
    ターン比:1CT:1CT±3%
    .OCL:350uH @100KHZ 100Mv 8mA DC

  •

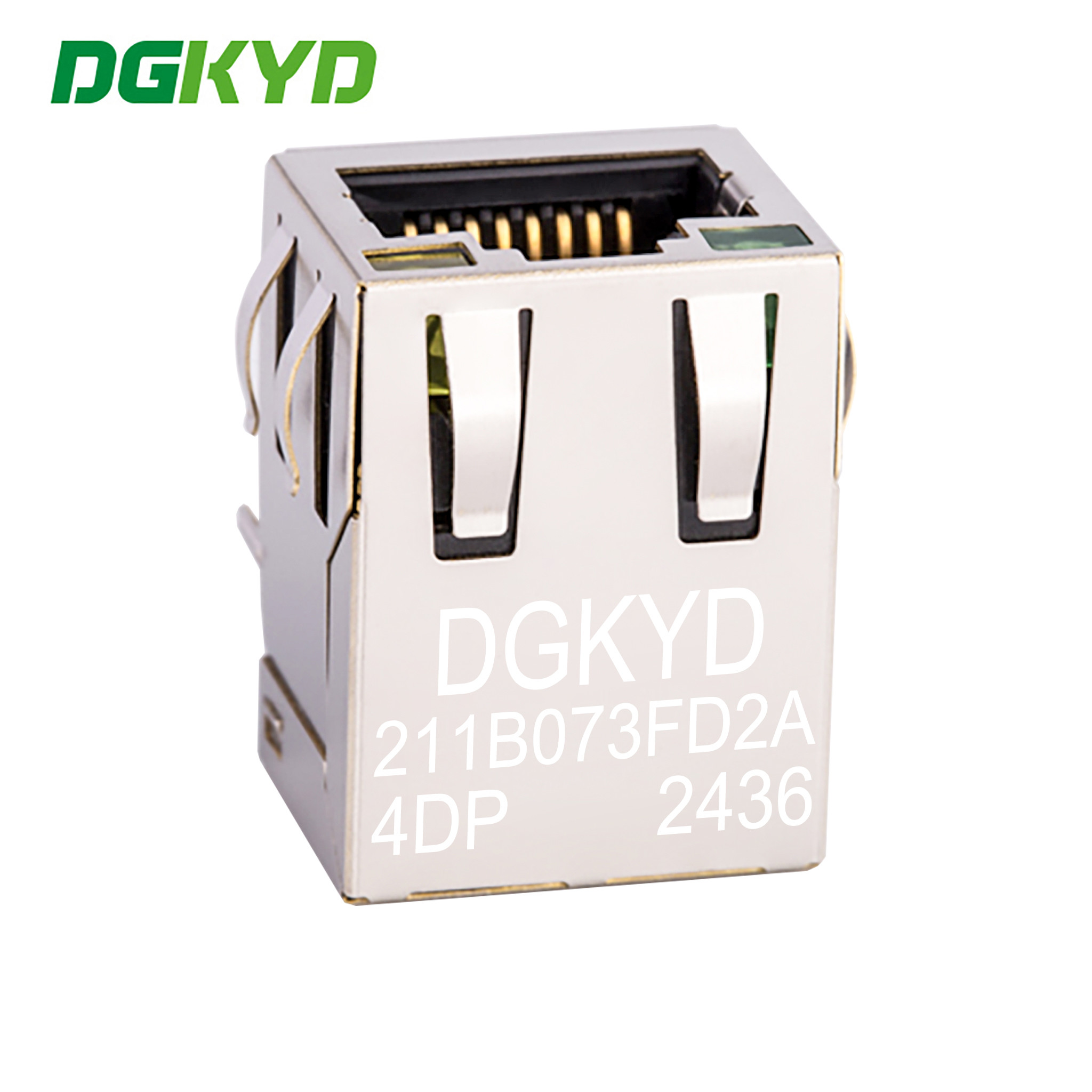

    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 0

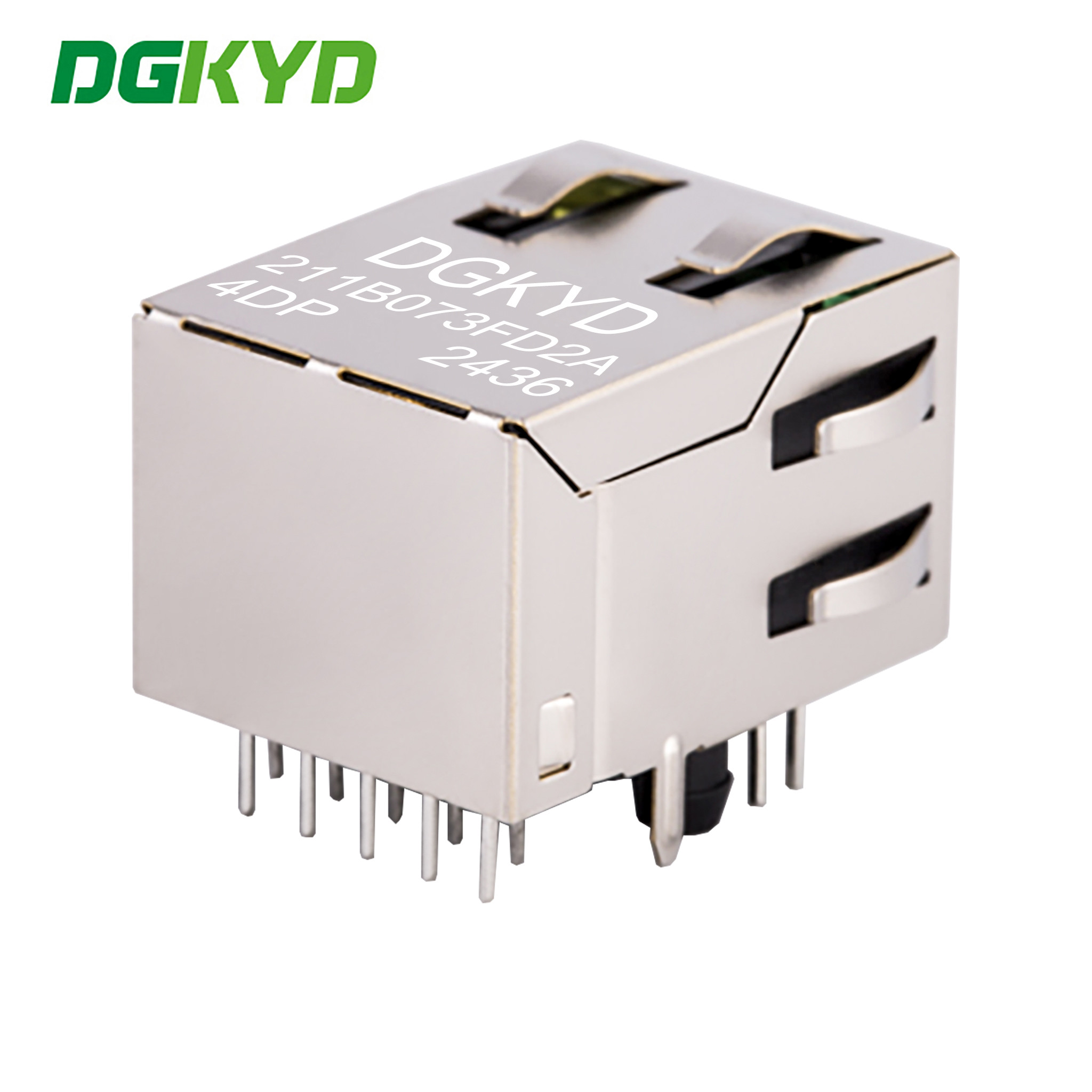

    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 1

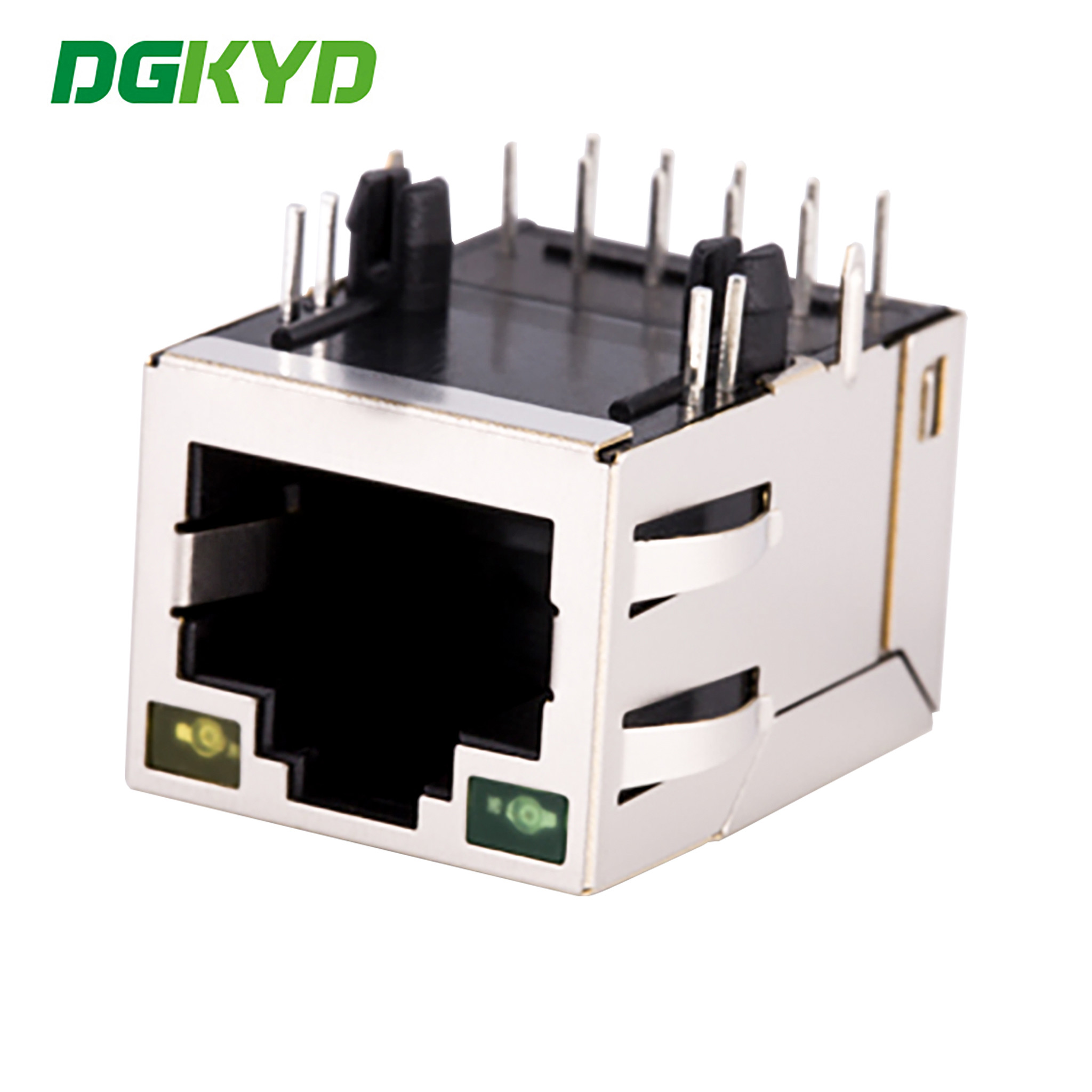

    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 2

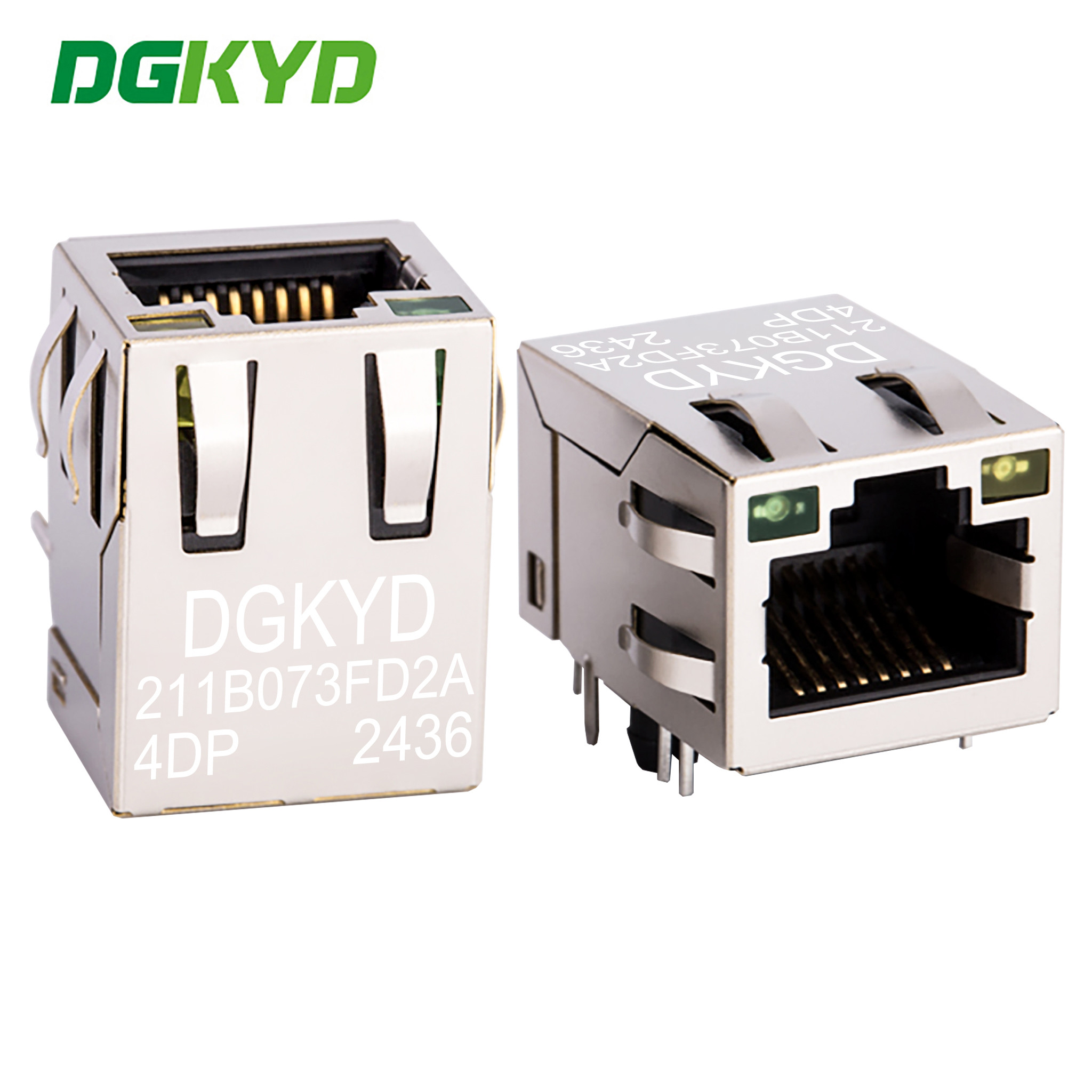

    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 3

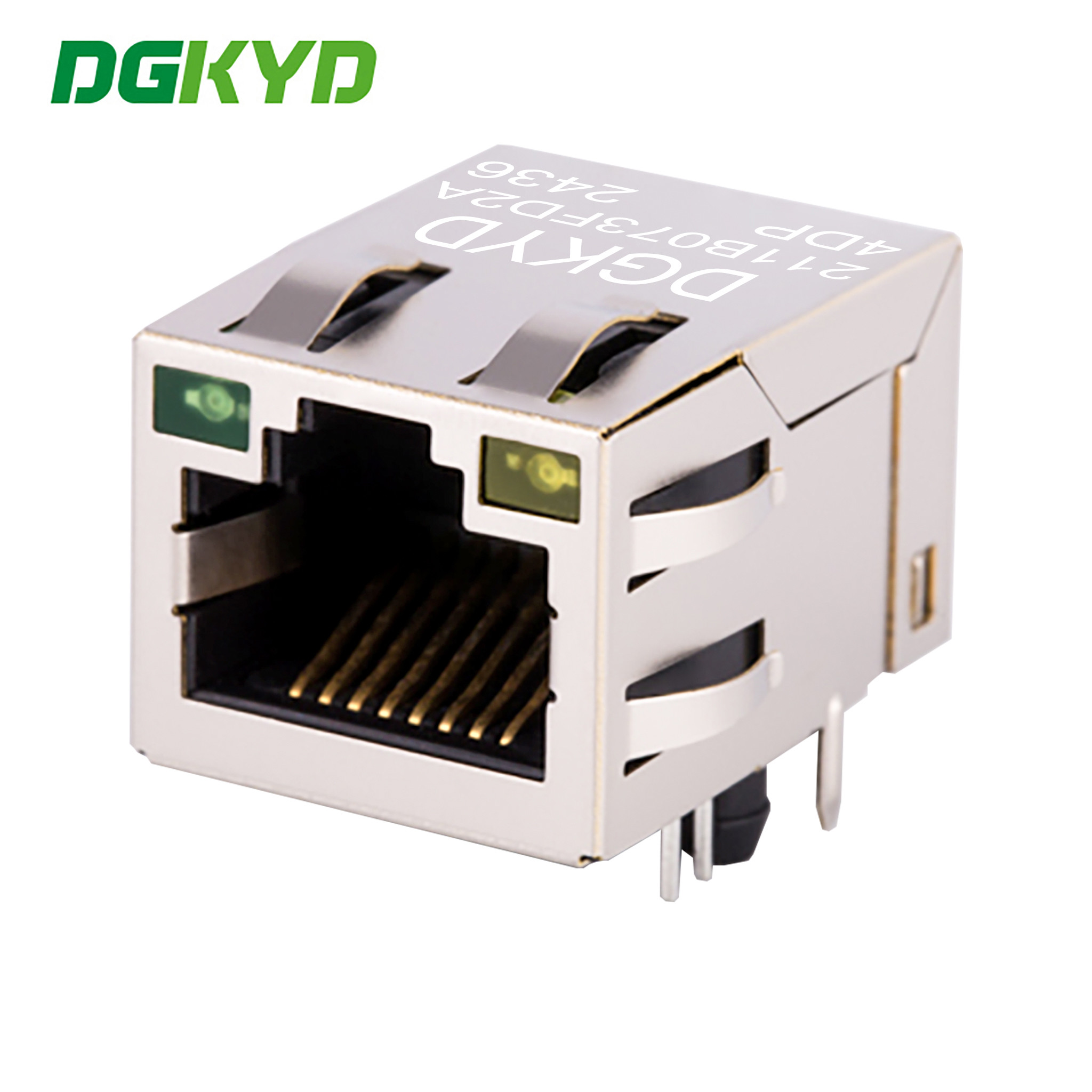

    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 4

    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 5





    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 6



    DGKYD211B073FD2A4DP RJ45 コンネクタ POE インターフェイス TAB-UP イーサネットフィルター 7

    インターフェースタイプ:クリスタルヘッドアプリケーション: 10 / 100 / 1000BASE-Tイーサネット

    タイプ:RJ45 磁石内蔵

    作業周波数:高周波特性:フィルタリング,反干渉

    作業温度:40 °Cから85 °C

    保存温度: - 40 °C - 85 °C

    鉛のない溶接: 265 °C まで波溶接高さ

    RJ45 集積回路配件の全シリーズ,RJ45 ネットワークコネクタメーカー直送

    1ビジネスモード: メーカー

    2納期: 納期,約2つ数週間です

    3選択のための仕様: LED インディケーターライト ((緑色,黄色,赤色,オレンジ色,青色,二色LED) >

    EMI 指を持つか否か

    マグネットコアのコイル比

    磁気回路の多様化オプション

    接触金塗装 (FU,3U,6U,15U,30U,50)

    プラスチック製の蓋材料 (PBT,PA46,PA9T,LCP)

    4製品の電気性能は業界基準を満たし,外見と機械性能は外見の寸法,機械製造業界の基準を満たし,環境保護基準あなたの満足は私たちのサービスの目的です!

    性能パラメータ:

    1イーサネットに適用されるコイル比: 1CTポイント: 1CT

    2IEEE 802と知り合います3 & ANSIX について 3.263 標準

    3オープン・サーキット・インダクタンス (OCL): 350uH(ミニ) @ 100kHz, 01VRMS8Ma で DCB についてias

    4. EU ROHS規格の要件を満たす最大265°Cの波溶接プロセス

    5抵抗する電圧: 2250VDC1mA 最大 60s

    6.阻力: 100 オーム

    7. RJ45 インターフェースは FCC に一致する 68.5 標準

    8DC抵抗: 1.5 Ω



    FAQ:

    1Q: 取引会社ですか? それとも製造会社ですか?
    A: 私たちは製造です.私たちの工場へようこそ.

    2Q: 待ち時間はどうですか?
    A: ストックにある商品は,支払後5~7営業日以内に配達されます. オーダーメイド製品や,ストック切れの商品の場合,配達時間は,あなたの注文量に応じて確認する必要があります..

    3Q: サンプルを提供できますか? 無料ですか?
    A: ええ.通常,私たちはテストのために標準製品の2-3つのサンプルを無料で提供することができます.

    4Q:自分のロゴを貼ってもいいですか?
    A: はい. 11 年の OEM 経験を持つメーカーとして,私たちはあなたのために製品をカスタマイズする完全に対応しています.
