DGKYD111Q066BA2A1D 10/100 BASE-TXは統合されたLED 10 PINのすくいによって保護されたコネクターをろ過した

最小注文数量 : 交渉 価格 : Please contact us to get the latest price.
パッケージの詳細 : カートンの1080Tray 受渡し時間 : 10日
支払条件 : T/T、D/P、D/A、L/C、ウェスタン・ユニオン、MoneyGram 供給の能力 : 100K PC/日
起源の場所: 中国のトンコワン ブランド名: DGKYD
証明: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 モデル番号: DGKYD111Q066BA2A1D

詳細情報

製品タイプ: RJ45 カプセル封入方法: 単一インライン パッケージ
PCBの台紙様式: DIP 形状: 直角形
シールド: 青銅 ピン数: 10
中心の数: 8 尺寸 (mm): 16*21.1*1345
接触ピンの金張り: 6U 動作温度: - 40 ℃ | 85 ℃
保存温度: - 40 ℃ | 85 ℃
ハイライト:

10のPINのすくいによって保護されるコネクター

,

10/100 BASE-TX RJ45はコネクターを保護した

,

長方形RJ45モジュラー ジャック

製品の説明

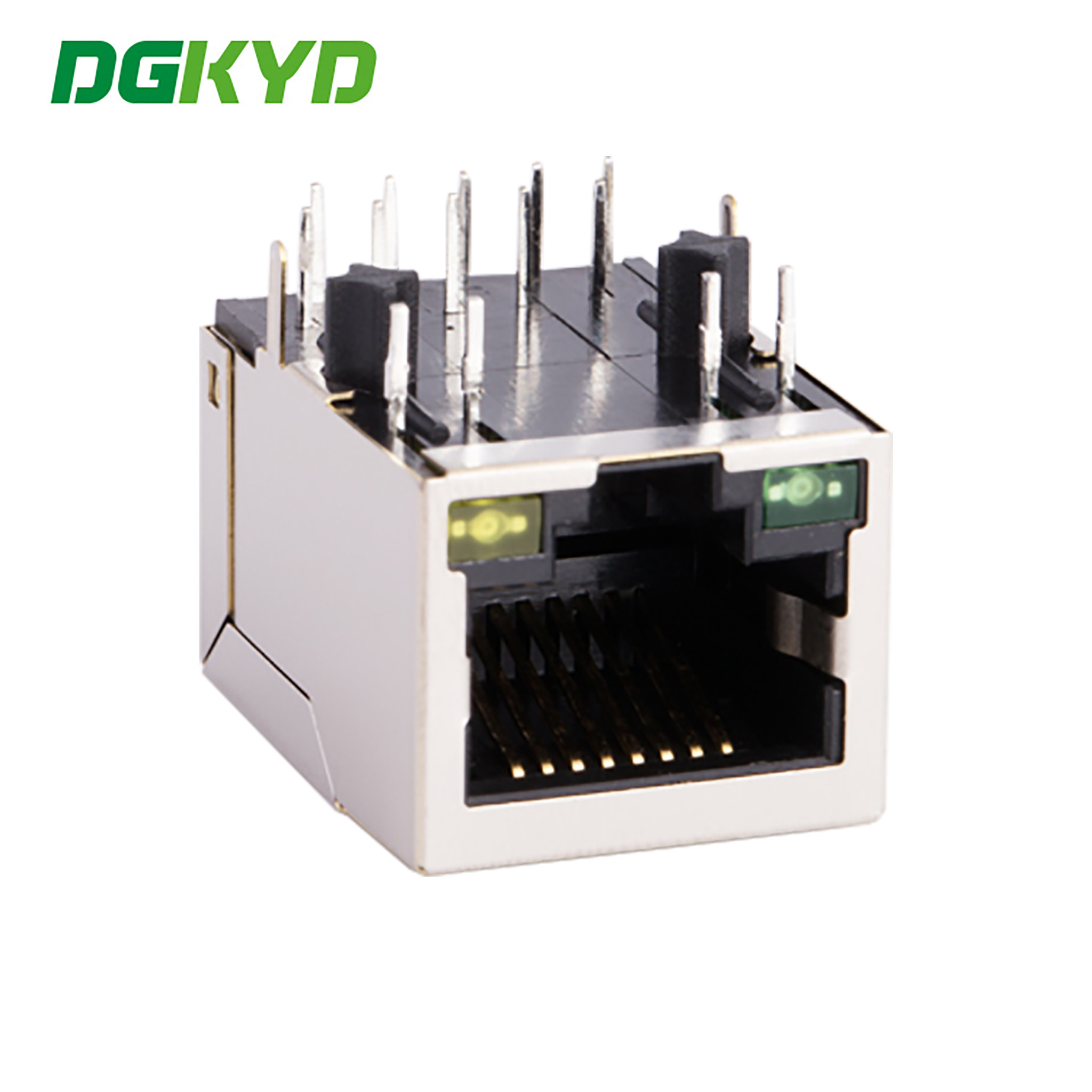

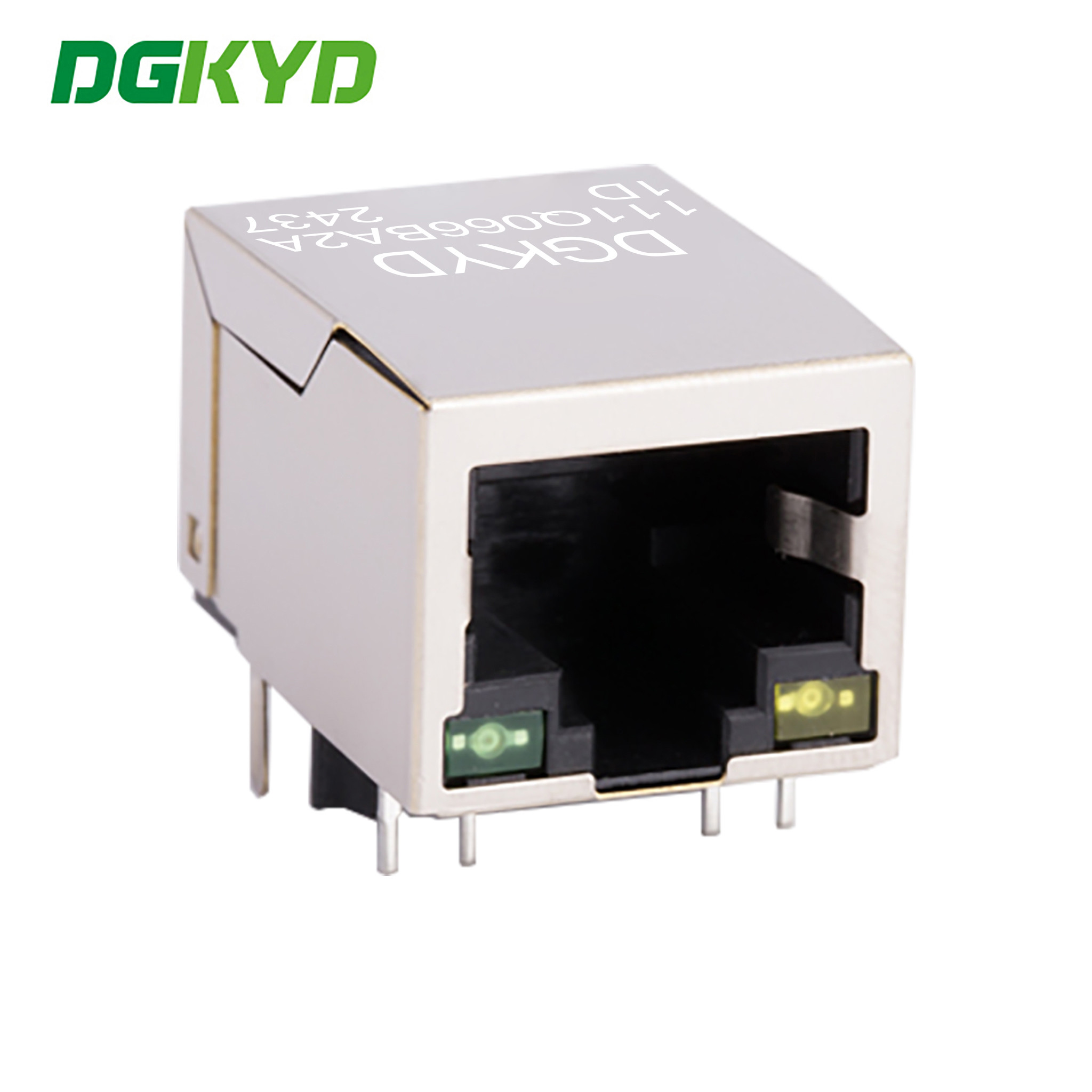

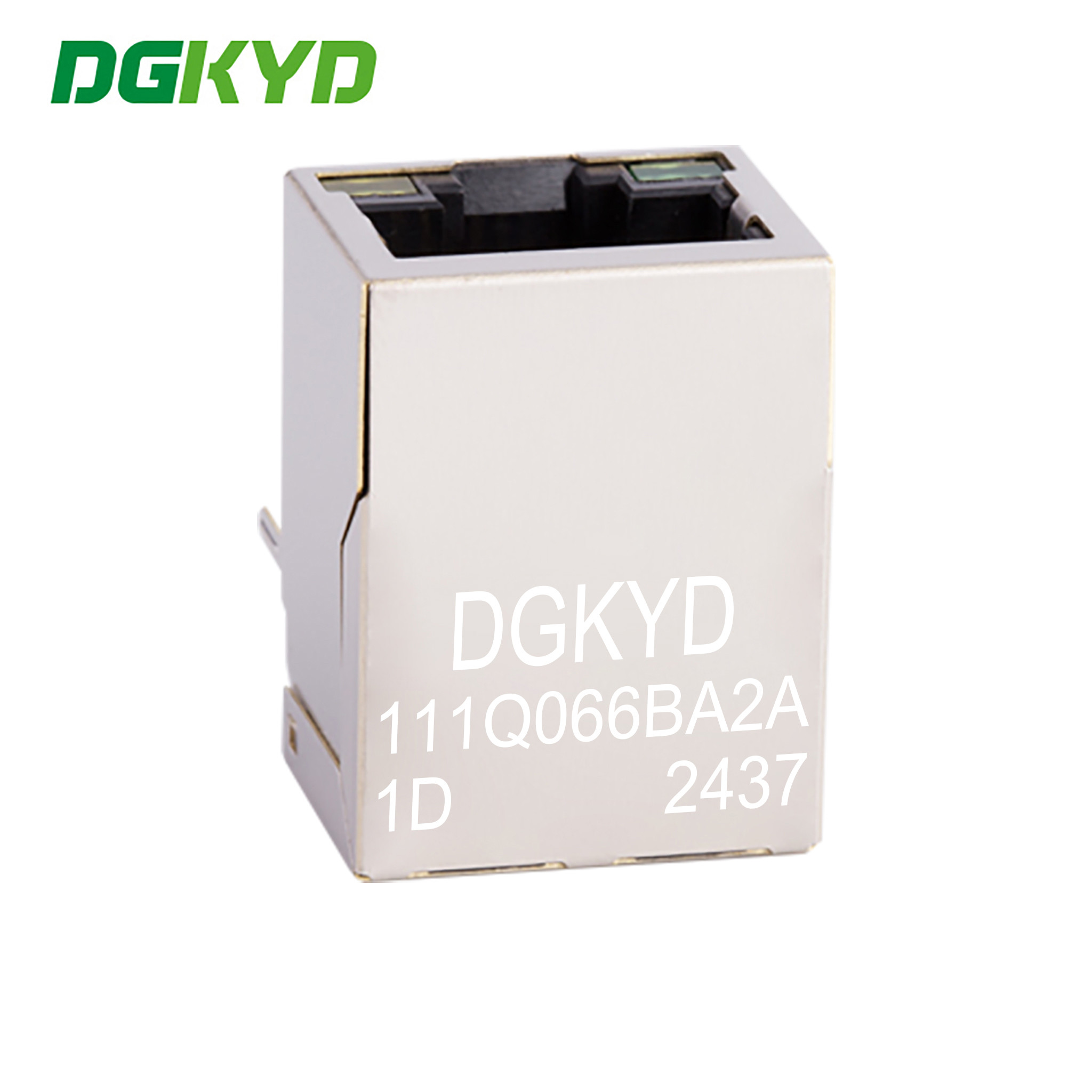

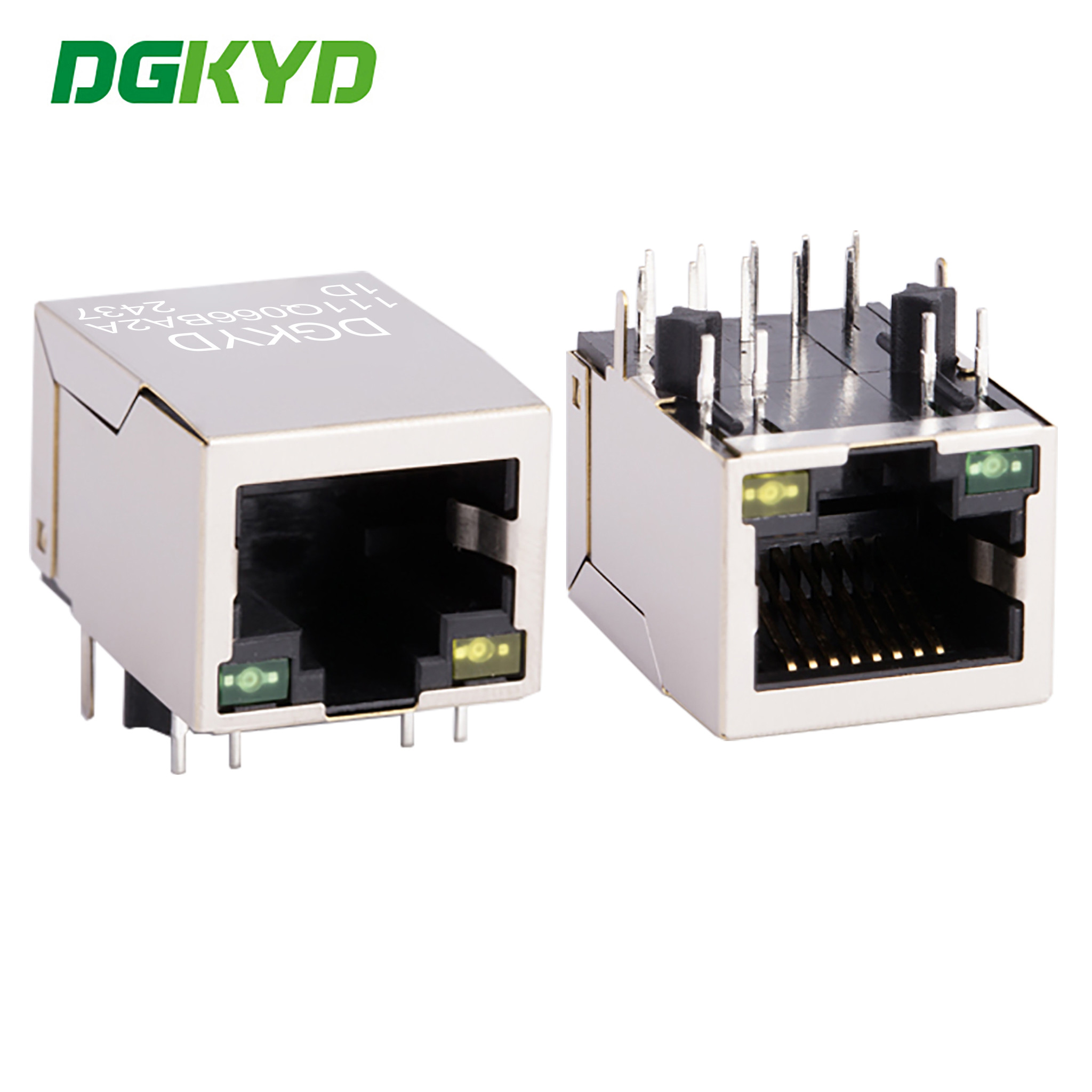

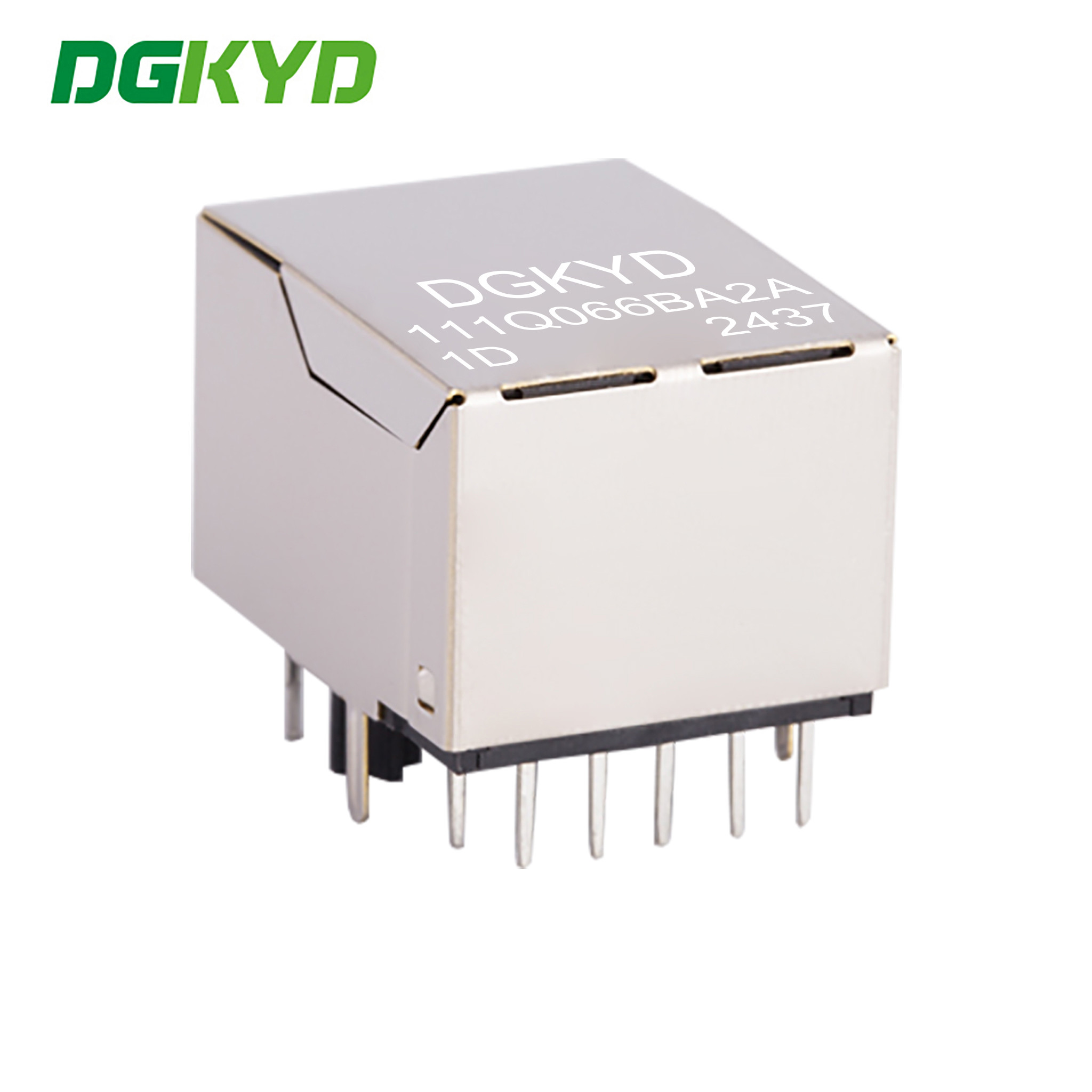

DGKYD111Q066BA2A1D モジュール式ジャック 10/100 BASE-TX フィルタ付き統合LED 10PIN DIP遮断接続

製品仕様書
DGKYD111Q066BA2A1D.pdf

私たちの強み:
インターフェースタイプ:クリスタルヘッドアプリケーション: 10 / 100 / 1000BASE-Tイーサネット
タイプ:RJ45 磁石内蔵
作業周波数:高周波特性:フィルタリング,反干渉
作業温度:- 40 °C - 85 °C
保存温度: - 40 °C - 85 °C
鉛のない溶接: 265 °C まで波溶接高さ

RJ45 全シリーズ集積回路配件,RJ45 ネットワークコネクタ メーカー直送
1ビジネスモード: メーカー
2納期: 納期で約2週間
3. 選択のためのスペック: LED指示灯 ((緑色,黄色,赤色,オレンジ色,青色,二色LED)
EMI 指を持つか否か
マグネットコアのコイル比
磁気回路の多様化オプション
接触金塗装 (FU,3U,6U,15U,30U,50)
プラスチック製の蓋材料 (PBT,PA46,PA9T,LCP)
4製品の電気性能は業界基準を満たし,外見と機械性能は外見の寸法,機械製造業界の基準を満たし,環境保護基準あなたの満足は私たちのサービスの目的です!

性能パラメータ:
1イーサネットに適用され,コイル比: 1CT: 1CT
2. IEEE 802.3 と ANSI X 3.263 標準を満たす
3オープン・サーキットインダクタンス (OCL): 350uH (MIN) @ 100kHz,0.1VRMS 8Ma DCバイアス
4. EU ROHS規格の要件を満たす最大265°Cの波溶接プロセス
5抵抗電圧: 2250VDC 1mA 最大 60s
6阻力: 100 オーム
7. RJ45インターフェースは,FCC 68.5標準を満たす
8DC抵抗: 1.5 Ω

パラメータ

部分番号

DGKYD111Q066BA2A1D

ブランドDGKYD/OEM/ODM
産地中国 広東認証RoHS/CE/FCC/CE/ISO9001/ISO14001
製品タイプコネクタ・モジュラーコネクタ スタイルジャック
ジャックタイプRJ45コネクタタイプモジュール式ジャック
ロッチスタイルスタンダードロックTAB ダウン
フィルターフィルターでLED オプションLEDで
LED カラーL緑/R黄色パネル停止パネルストップ
シールドそうだ適用される印刷回路板
性能速度10/100/1000 BASE-T/TX溶接型に適しているリフローソールド (代替)
ポート設定単一の港ポジション数10
ジャック配置1X1ポート別ターミナル8
シールド素材銅合金,ニッケルでプリプレートPCBの設置方向横からの入口 (右角)
コンタクトペアリングエリアの塗装材料金 6u/15u/30u/50u接触基材リンゴ 銅
溶接尾の接触塗装材料鉛とニッケルPCB 装着 スタイル穴を抜ける
PCボードへの終了方法穴 を 押す 方法ボードロックボードロックと/無
住宅用材料PBTポリエステル住宅の色ブラック
住宅材料の温度スタンダードUL 炎症性評価UL 94V-0

図面
DGKYD111Q066BA2A1D 10/100 BASE-TXは統合されたLED 10 PINのすくいによって保護されたコネクターをろ過した 0DGKYD111Q066BA2A1D 10/100 BASE-TXは統合されたLED 10 PINのすくいによって保護されたコネクターをろ過した 1DGKYD111Q066BA2A1D 10/100 BASE-TXは統合されたLED 10 PINのすくいによって保護されたコネクターをろ過した 2
