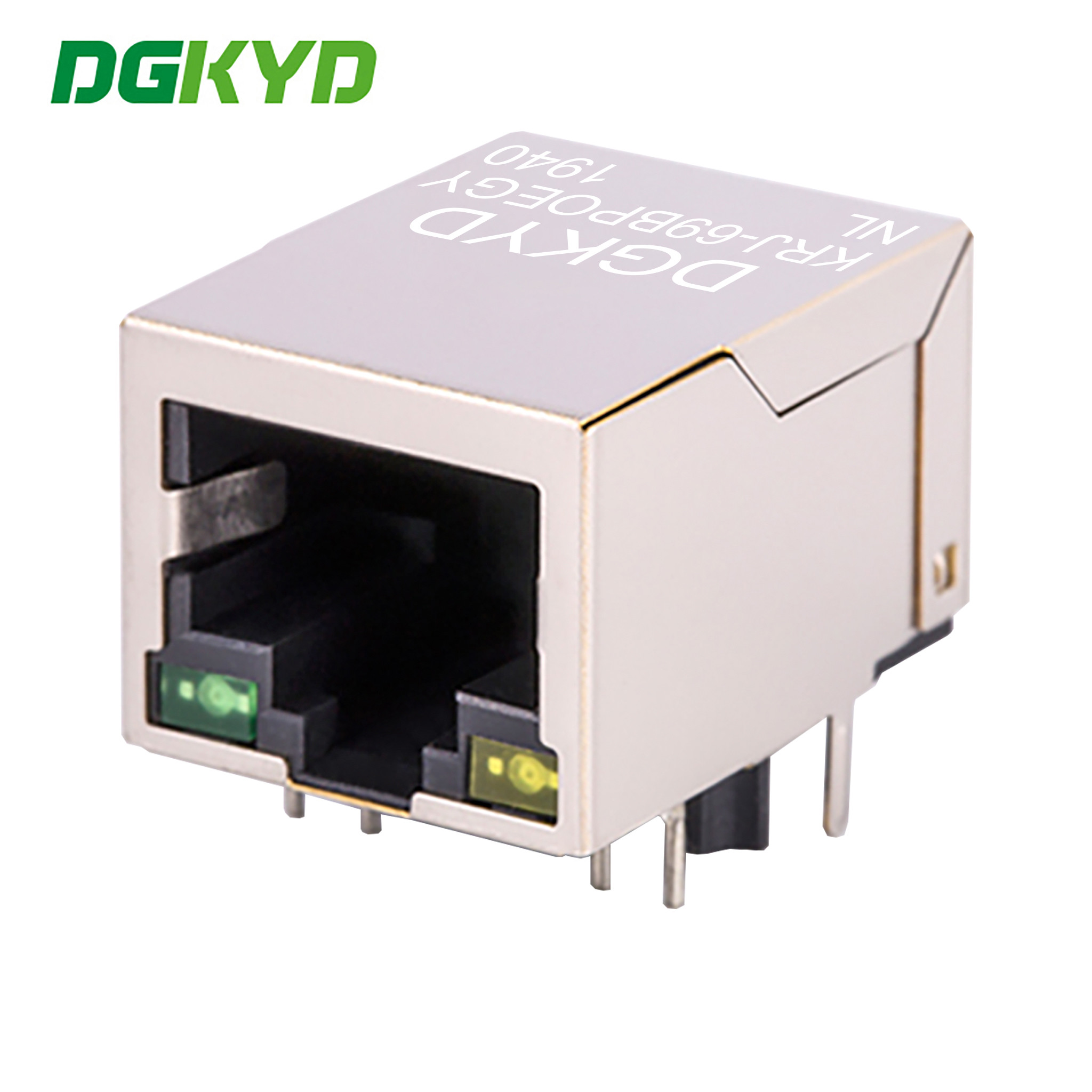

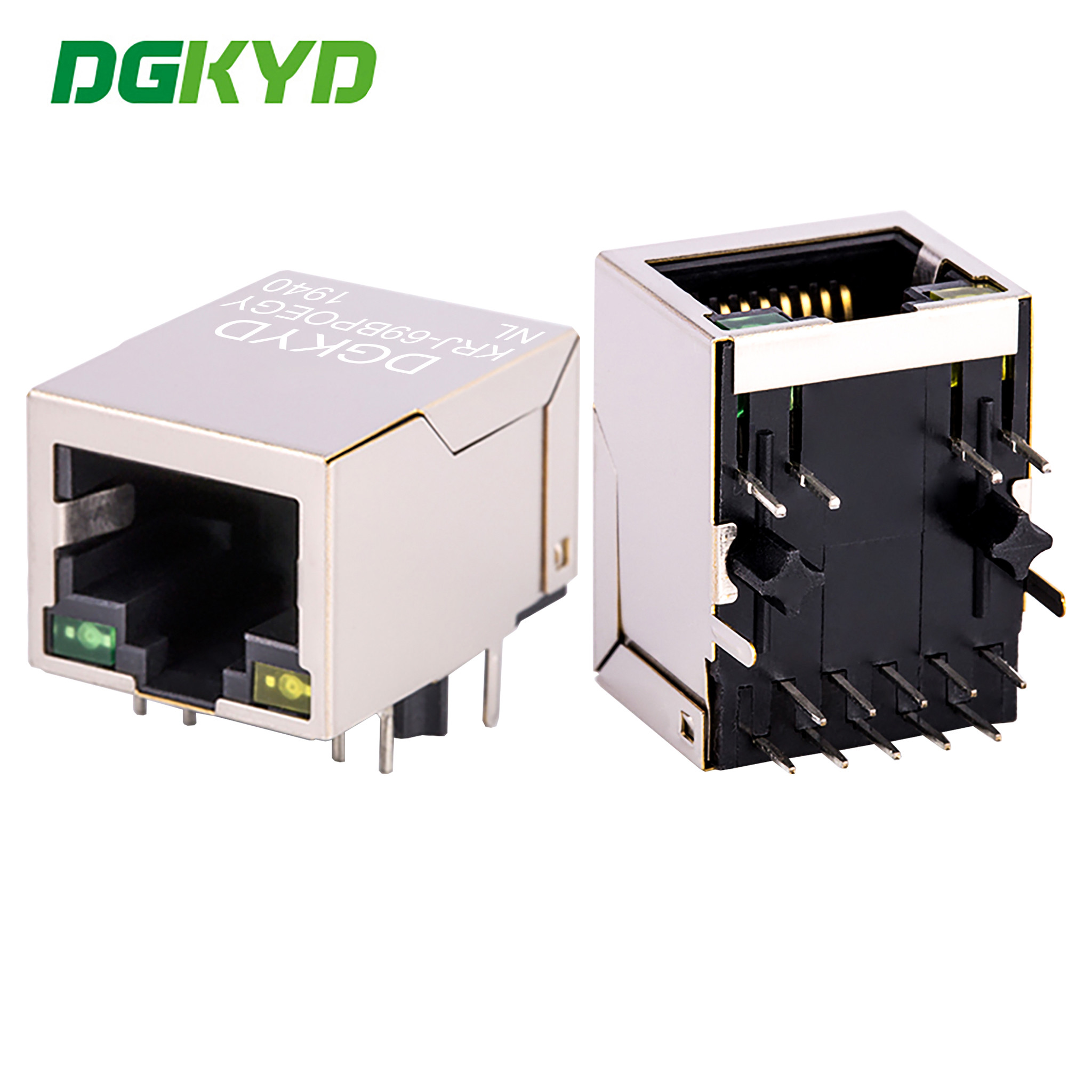

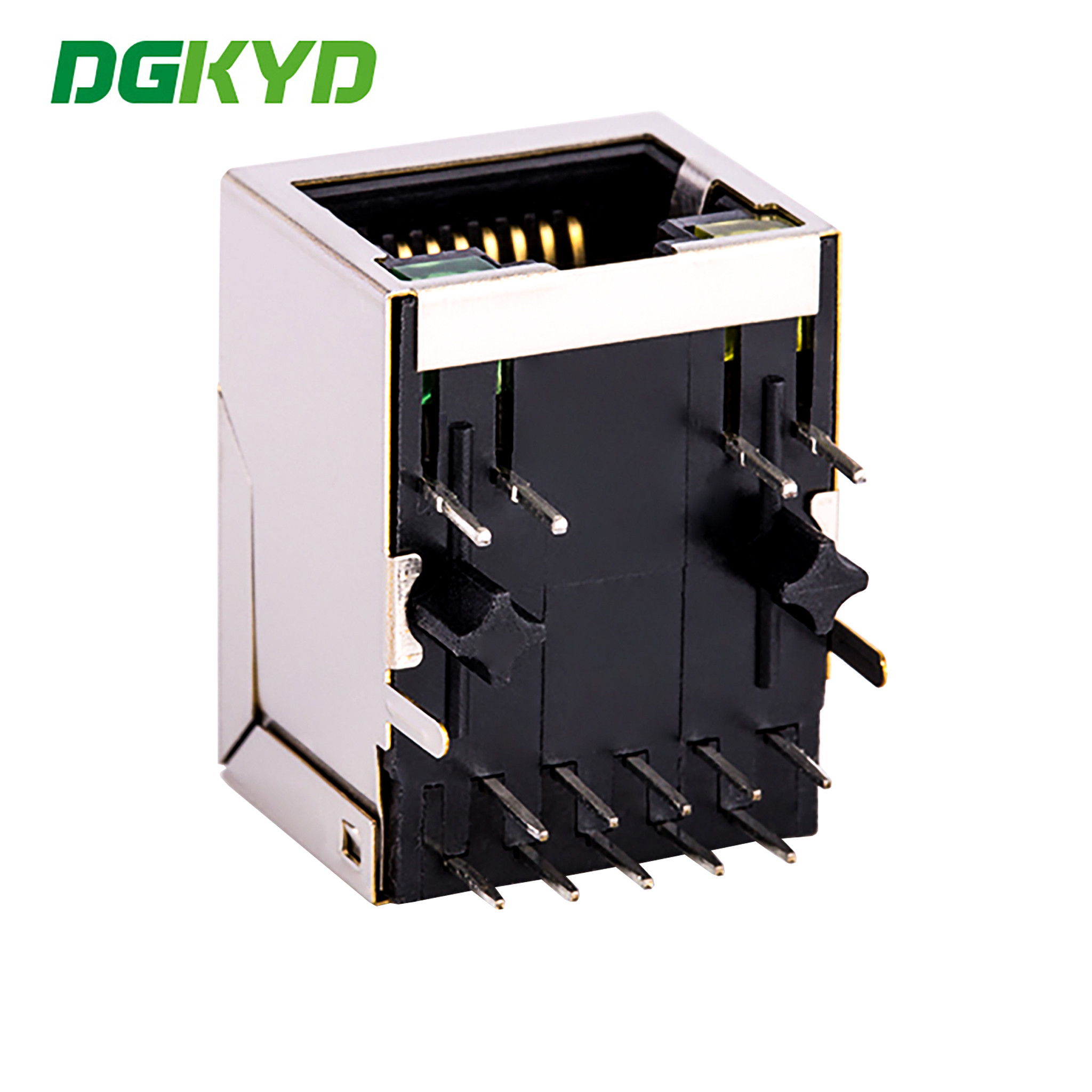

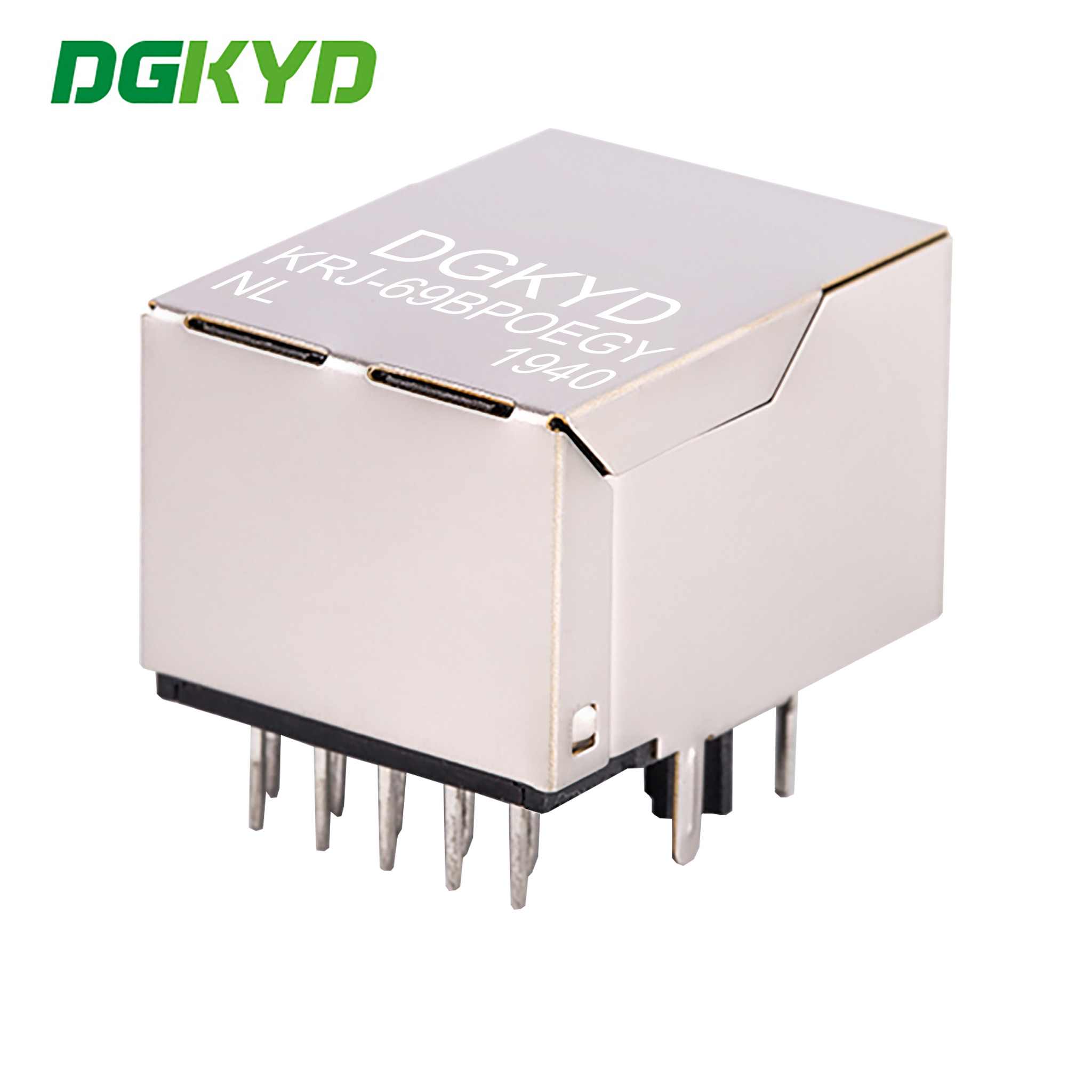

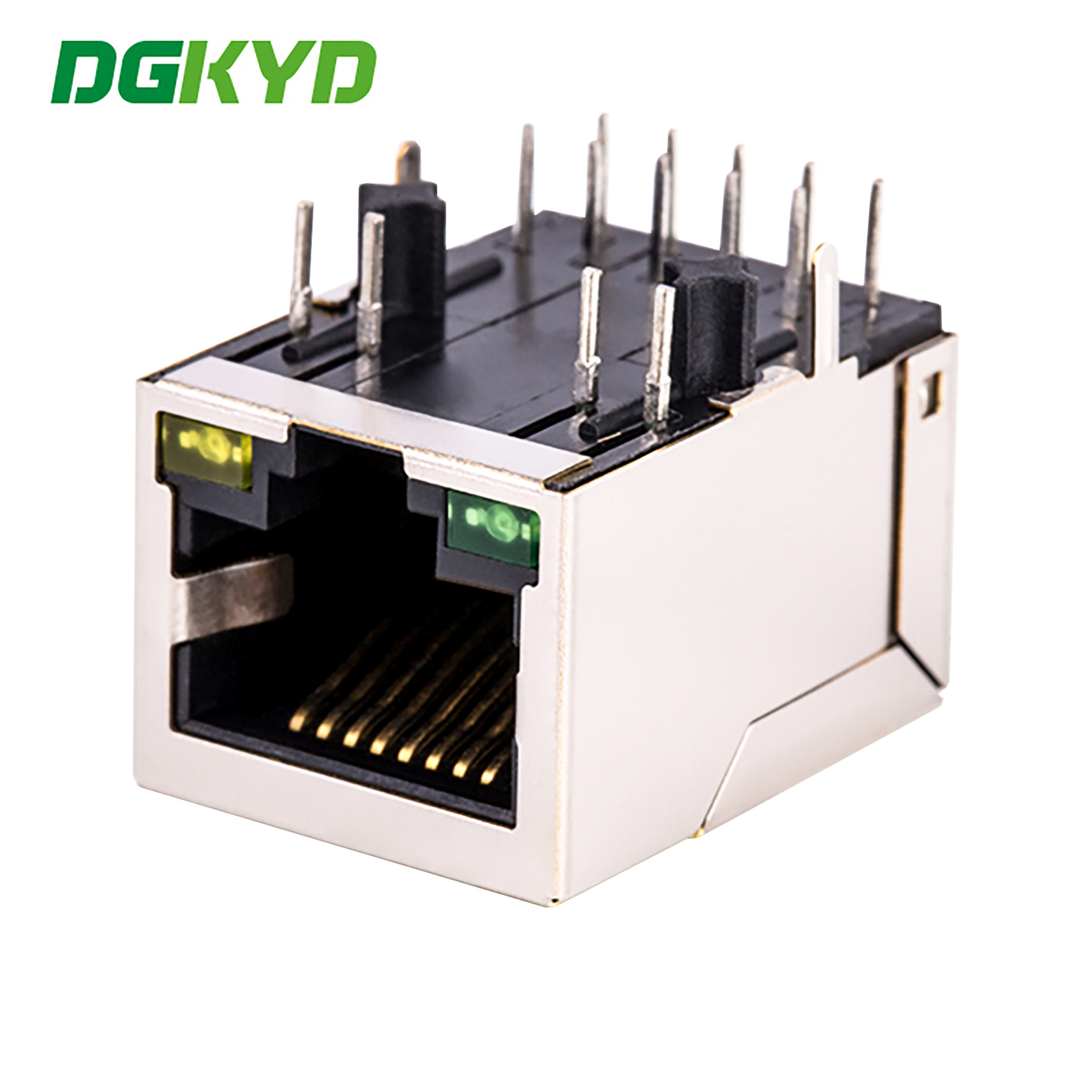

POE電源 RJ45接続ソケット 100Mbps イーサネットケーブルクリスタルヘッドコネクタ KRJ-69BPOEGYNL

最小注文数量 :	1 部分	価格 :	Please contact us to get the latest price.
パッケージの詳細 :	カートンの皿	受渡し時間 :	10日
支払条件 :	T/T、D/P、D/A、L/C、ウェスタンユニオン、マネーグラム	供給の能力 :	100k PC/日

起源の場所:	中国のトンコワン	ブランド名:	DGKYD
証明:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	モデル番号:	KRJ-69BPOEGYNL

詳細情報
特徴:	5,5e	RJ45 適切:	CAT5&6 イーサネットケーブルまたは UTP 用
応用:	LAN、橋、PC、ルーター、usbのハブネットワークrj45およびすべてのイーサネット装置	性別:	女性
製品名:	RJ45 PCBのコネクター	トランス:	変圧器を使って
納期:	-40℃～+85℃	保管温度:	-40℃～+85℃
LED オプション:	いいえ
ハイライト:	rj45コネクターPCB , RJ45コネクターPCBの台紙 , 10 / 100 BASE-T Rj45 PCBのコネクター

製品の説明

POE給電RJ45接続ソケット 100Mbpsイーサネットケーブルクリスタルヘッドコネクタ KRJ-69BPOEGYNL

製品仕様書
KRJ-69BPOEGYNL.pdf

当社の強み:
インターフェースタイプ：クリスタルヘッドアプリケーション：10 / 100 / 1000BASE-Tイーサネット
タイプ：RJ45 内蔵マグネティクス
動作周波数：高周波特性：フィルタリング、耐干渉性
動作温度：- 40 ℃ - 85 ℃
保管温度：- 40 ℃ - 85 ℃
鉛フリーはんだ付け：フローはんだ付け高さ最大265 ℃

RJ45フルシリーズ集積回路アクセサリー、RJ45ネットワークコネクタメーカー直販
1. ビジネスモード：メーカー
2. 納期：期日通り、約2週間。
3. 選択可能な仕様：LEDインジケータライト（緑、黄、赤、オレンジ、青、バイカラーLED）
EMIフィンガー付きまたはなしのシールド
磁気コアのコイル比
マグネティクス回路の多様なオプション
コンタクト金メッキ（FU、3U、6U、15U、30U、50U）
プラスチックハウジング材質（PBT、PA46、PA9T、LCP）
4. 製品の電気的特性は業界標準を満たし、外観および機械的特性は外観寸法、機械製造業界標準、および環境保護基準を満たしています。お客様の満足が私たちのサービスの目的です！

性能パラメータ:
1. イーサネットに適用、コイル比：1CT：1CT
2. IEEE 802.3 および ANSI X 3.263 規格に準拠
3. 開回路インダクタンス（OCL）：350uH（MIN）@ 100kHz、0.1VRMS、8Ma DCバイアス付き
4. EU ROHS規格の要件を満たす265 ℃ Maxのフローはんだ付けプロセス
5. 耐電圧：2250VDC 1mA max、60秒
6.インピーダンス：100オーム
7. RJ45インターフェースはFCC 68.5規格に準拠
8. DC抵抗：1.5 Ω

パラメータ

部品番号	KRJ-69BPOEGYNL	ブランド	DGKYD/OEM/ODM
原産地	中国広東省	認証	RoHS/CE/FCC/CE/ISO9001/ISO14001
製品タイプ	コネクタ-モジュラー	コネクタスタイル	ジャック
ジャックタイプ	RJ45	コネクタタイプ	モジュラージャック
ラッチスタイル	標準	ラッチ	TABダウン
フィルター	フィルター付き	LEDオプション	LED付き
LEDカラー	緑/黄	パネルストップ	パネルストップ付き
シールド	はい	適用対象	プリント基板
パフォーマンス速度	10/100/ BASE-T/TX	はんだ付けタイプに適しています	リフローはんだ付け（代替）。
ポート構成	シングルポート	ポジション数	8
ジャック構成	1X1	ポートあたりの端子数	8
シールド材質	ニッケルメッキ銅合金	PCB取り付け方向	サイドエントリー（直角）
コンタクト mating area メッキ材質	金 6u/15u/30u/50u	コンタクトベース材質	リン青銅
ソルダテールコンタクトメッキ材質	ニッケル上の錫鉛	PCB取り付けスタイル	スルーホール
PCボードへの終端方法	スルーホール-プレスフィット	ボードロック	ボードロックあり/なし
ハウジング材質	PBT ポリエステル	ハウジングカラー	黒
ハウジング材質温度	標準	UL難燃性等級	UL 94V-0

Power over EthernetまたはPoEは、ツイストペアイーサネットケーブルでデータとともに電力も供給する、いくつかの標準またはアドホックシステムを指します。これにより、単一のケーブルでワイヤレスアクセスポイント、IPカメラ、VoIP電話などのデバイスにデータ接続と電力の両方を提供できます。

イーサネットケーブルでの電力伝送には、いくつかの一般的な技術があります。そのうちの2つは、2003年以降IEEE 802.3によって標準化されています。これらの規格は、代替Aおよび代替Bとして知られています。10BASE-Tおよび100BASE-TXの場合、一般的なCat 5ケーブルの4つの信号ペアのうち2つのみが使用されます。代替Bは、データと電力の導体を分離し、トラブルシューティングを容易にします。また、一般的なCat 5ケーブルの4つのツイストペアをすべて最大限に活用します。正電圧はピン4と5に沿って流れ、負電圧はピン7と8に沿って流れます。
