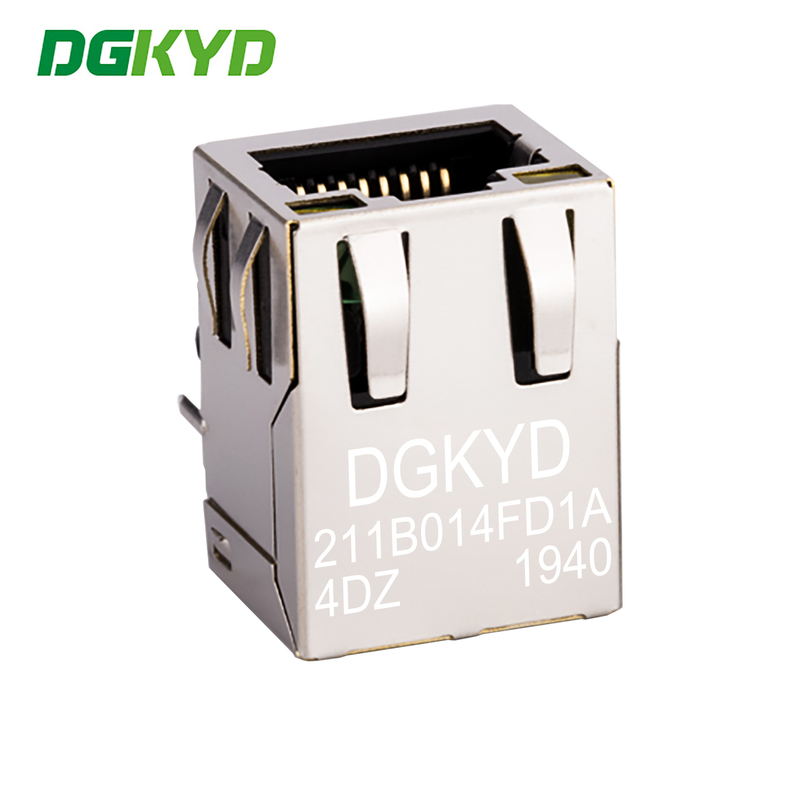

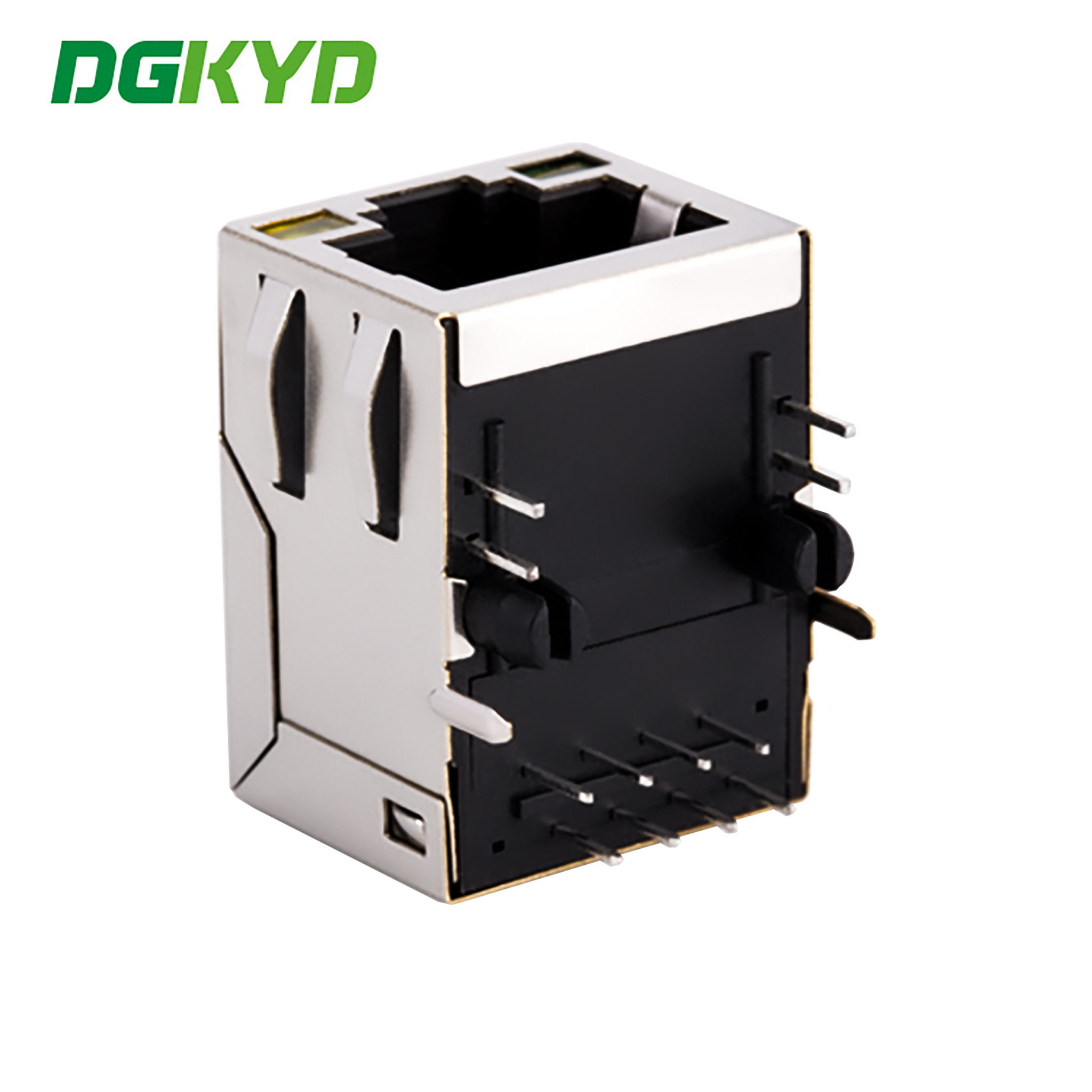

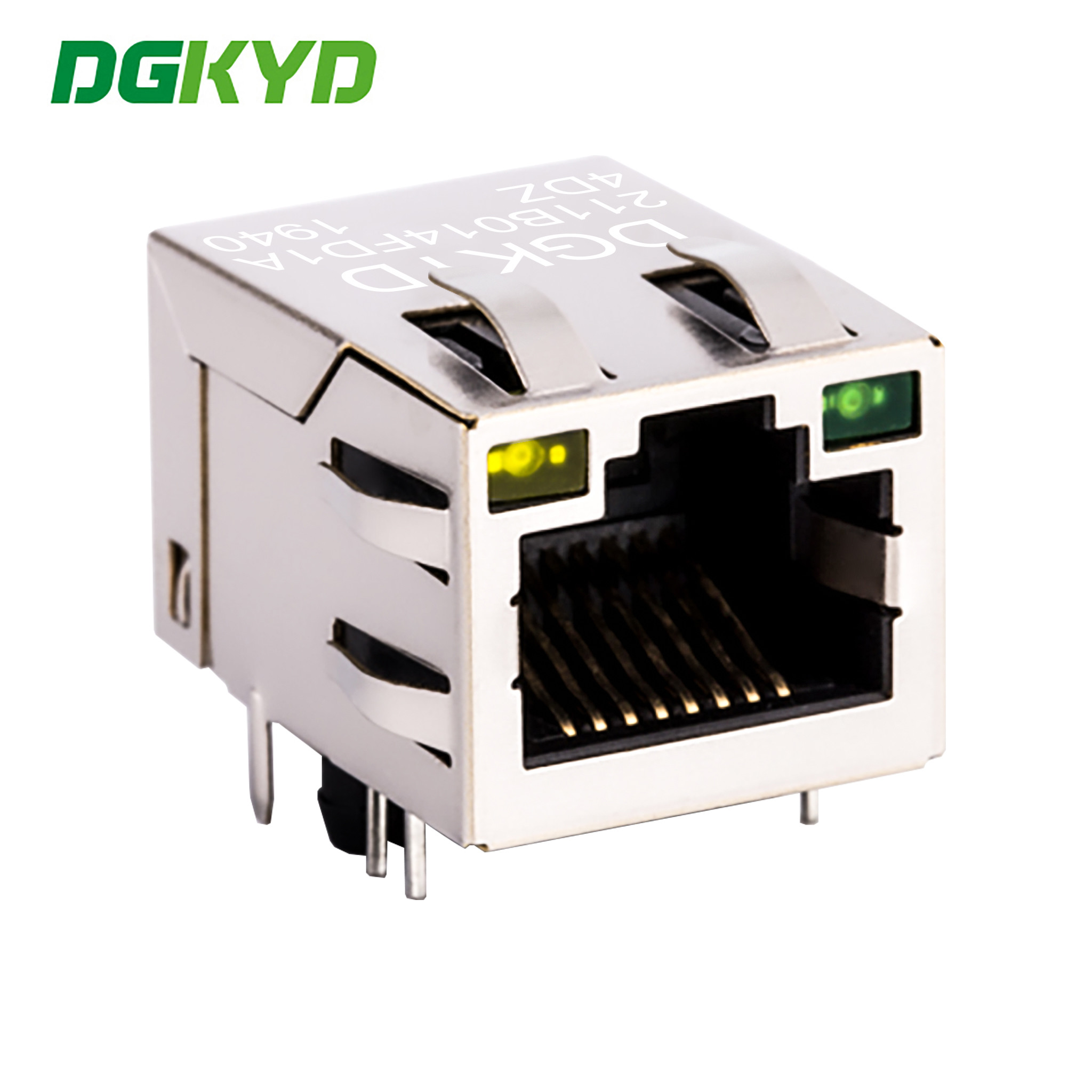

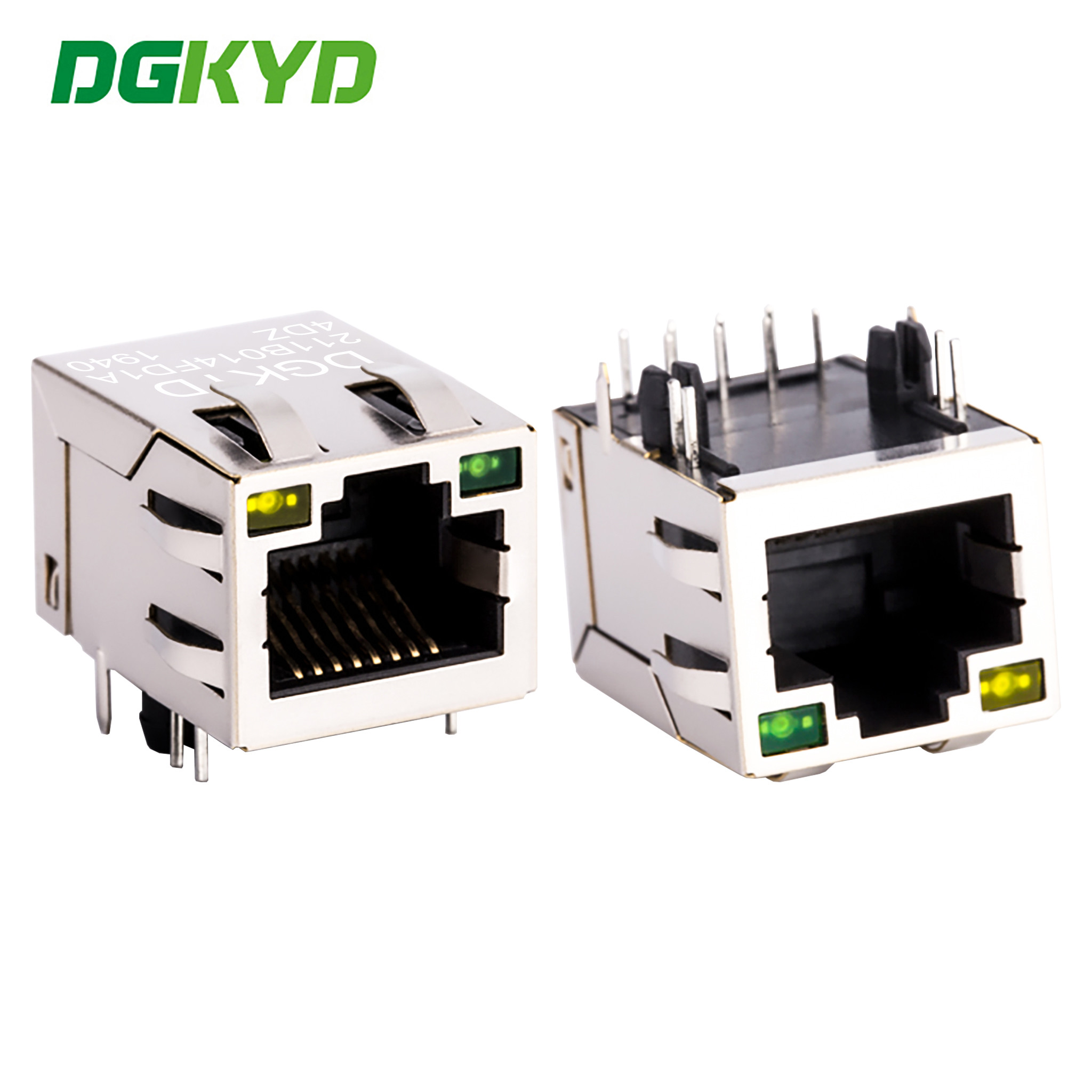

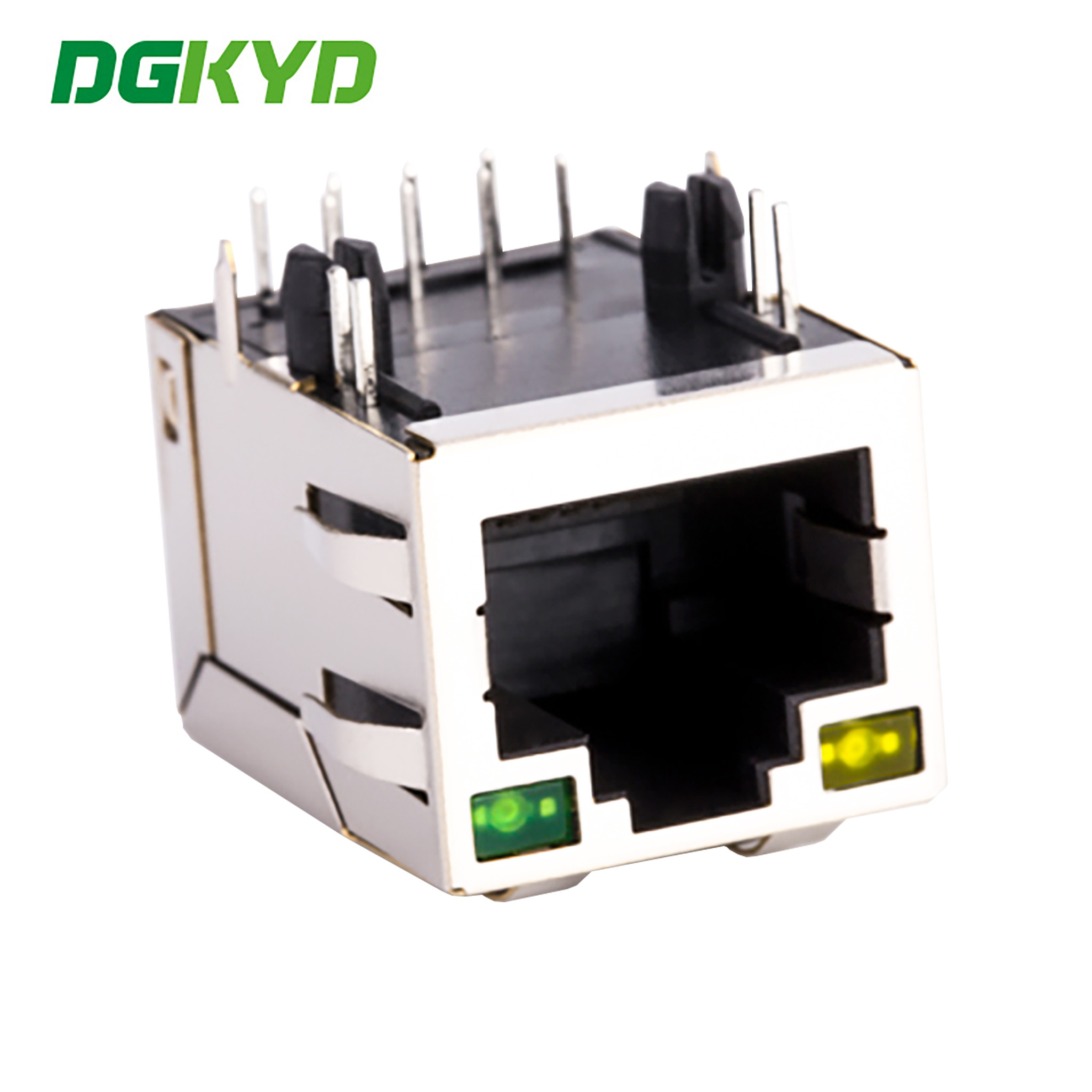

バックポート RJ45 ネットワークポートコネクタ 100Mbps 統合ネットワークトランスフォーマー DGKYD211B014FD1A4DZ

最小注文数量 :	1本	価格 :	Please contact us to get the latest price.
Packaging Details :	Tray in Carton	受渡し時間 :	10日
Payment Terms :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Supply Ability :	100K pcs/day

Place of Origin:	DongGuan of China	ブランド名:	DGKYD
証明:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Model Number:	DGKYD211B014FD1A4DZ

詳細情報
Housing:	Phenolic, PBT Black (UL94V-0)	プラスチック中心:	ガラス繊維の注入口PBTの黒（UL94V-0）、ROHS
Shield RJ45:	yes	No.Port:	RJ45単一の港
Type:	RJ45 Female	Product Name:	RJ45 with Transformer
作業温度:	-40°C~+85°C	Storage temperature:	- 40 ℃ ~ 85 ℃

製品の説明

バックポート RJ45 ネットワークポートコネクタ 100Mbps 統合ネットワークトランスフォーマー DGKYD211B014FD1A4DZ

製品仕様書

DGKYD211B014FD1A4DZ.pdf

部分番号	DGKYD211B014FD1A4DZ	ブランド	DGKYD/OEM/ODM
製品タイプ	コネクタ・モジュラー	コネクタスタイル	ジャック
ジャックタイプ	RJ45	コネクタタイプ	モジュール式ジャック
ロッチスタイル	スタンダード	ロック	TAB-UP
フィルター	フィルターで	LED オプション	LEDで
LED カラー	黄色/緑	パネル停止	パネルストップ
シールド	金属シールド付き	適用される	プリントアウト回路板
ポート設定	1X1 ポート	ポジション数	8
ジャック配置	1X1	ポート別ターミナル	8
シールド素材	銅合金,ニッケルでプリプレート	PCBの設置方向	横からの入口 (右角)
コンタクトペアリングエリアの塗装	金 6u	接触基材	リンゴ銅
溶接尾の接触塗装材料	鉛とニッケル	PCB 装着スタイル	穴を抜ける
PCボードへの終了方法	穴を押す方法	ボードロック	ボードロックと/無
住宅用材料	PBTポリエステル	住宅の色	ブラック
住宅材料の温度	スタンダード	UL 炎症性評価	UL 94V-0

バックポート RJ45 ネットワークポートコネクタ 100Mbps 統合ネットワークトランスフォーマー DGKYD211B014FD1A4DZ 0

私たちの強み:

インターフェースタイプ:クリスタルヘッドアプリケーション: 10 / 100 / 1000BASE-Tイーサネット

タイプ:RJ45 磁石内蔵

作業周波数:高周波特性:フィルタリング,反干渉

作業温度: - 40 °C - 85 °C

保存温度: - 40 °C - 85 °C

鉛のない溶接: 265 °C まで波溶接高さ

RJ45 集積回路配件の全シリーズ,RJ45 ネットワークコネクタメーカー直送

1ビジネスモード: メーカー

2納期: 納期で約2週間

3. 選択のためのスペック: LED指示灯 ((緑色,黄色,赤色,オレンジ色,青色,二色LED)

EMI 指を持つか否か

マグネットコアのコイル比

磁気回路の多様化オプション

接触金塗装 (FU,3U,6U,15U,30U,50U)

プラスチック製の蓋材料 (PBT,PA46,PA9T,LCP)

4製品の電気性能は業界基準を満たし,外見と機械性能は外見の寸法,機械製造業界の基準を満たし,環境保護基準あなたの満足は私たちのサービスの目的です!

性能パラメータ:

1イーサネットに適用され,コイル比: 1CT: 1CT

2. IEEE 802.3 と ANSI X 3.263 標準を満たす

3オープン・サーキットインダクタンス (OCL): 350uH (MIN) @ 100kHz,0.1VRMS 8Ma DCバイアス

4. EU ROHS規格の要件を満たす最大265°Cの波溶接プロセス

5抵抗電圧: 2250VDC 1mA 最大 60s

6阻力: 100 オーム

7. RJ45インターフェースは,FCC 68.5標準を満たす

8DC抵抗: 1.5 Ω
